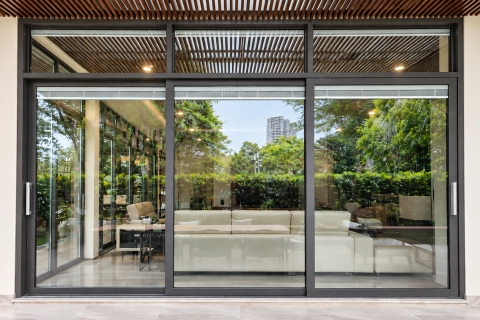

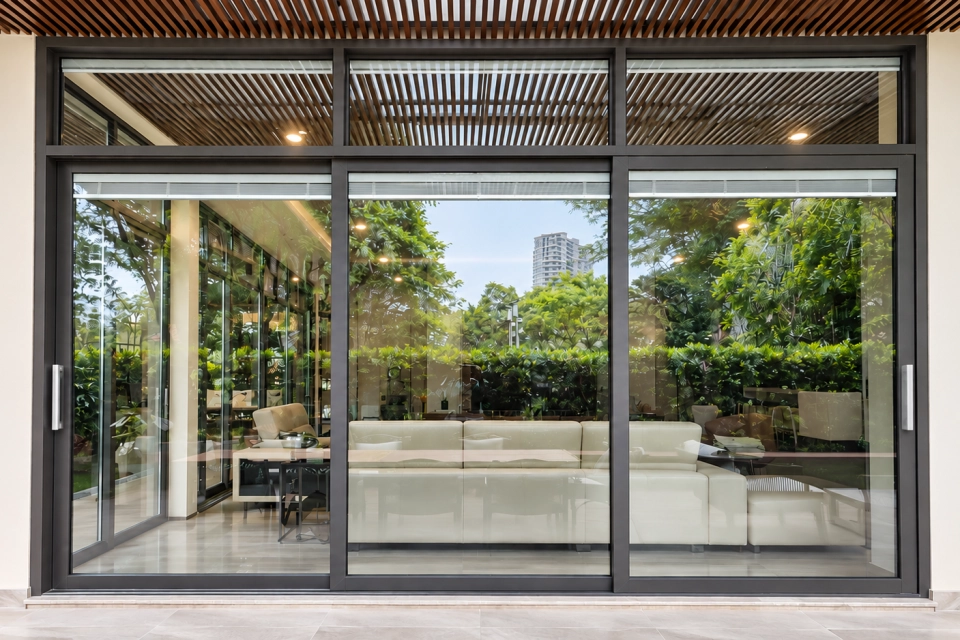

Cửa đi lùa OZALIX dùng chung lõi khung sâu 100 mm của hệ OZALIX, cho phép mở rộng tối đa lối đi mà không chiếm diện tích cánh mở. Cánh 88 x 38 mm dày 1.8 mm vận hành trên ray nhôm dày đến 2.0 mm, êm và bền cho các ô cửa lớn ra ban công, sân vườn.
Tính năng nổi bật
Tiết kiệm không gian: cánh trượt song song, không chiếm diện tích khi mở
Khung chắc, cánh lớn: ray trên dày 2.0 mm, cánh 88 x 38 mm chịu được ô kính khổ lớn
Kín khít: móc đơn/móc đôi kết hợp gioăng EPDM 2 lớp
Đồng bộ hệ: chung khung sâu 100 mm với cửa mở quay, vách kính OZALIX – mặt đứng công trình đồng nhất
Linh hoạt cấu hình: khung 2 ray cho bộ 2, 3, 4 cánh; khung 3 ray cho bộ 3, 6 cánh
Đặc tính kỹ thuật
Hệ nhôm
OZALIX
Khung bao
65 x 100 mm (bộ 2 ray); 65 x 152 mm (bộ 3 ray)
Cánh kính
88 x 38 mm, dày 1.8 mm
Kính
100% cường lực 8–10–12 mm; tùy chọn kính hộp, kính dán an toàn, Low-E
Phụ kiện
Cmech, Roto chính hãng, vật tư inox SUS304
Bảo hành
Cửa nhôm 1 năm; phụ kiện Cmech, Roto chính hãng bảo hành chính hãng đến 10 năm
Gioăng
EPDM 2 lớp chống nước, chống ồn
Sơn tĩnh điện
PPG, AkzoNobel, Jotun, Tiger. Bảo hành sơn tùy công trình: bảo hành bột sơn của hãng khác với giấy chứng nhận bảo hành sơn cho công trình
Ứng dụng thực tế

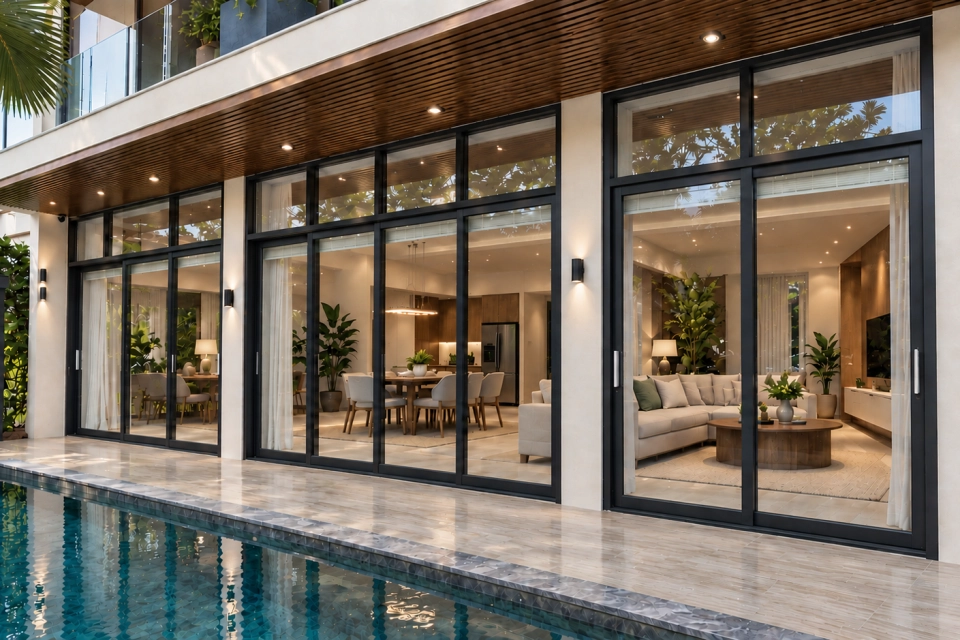

Cửa chính, cửa sau nhà phố, biệt thự, shophouse
Cửa ra ban công, sân vườn, lô gia căn hộ

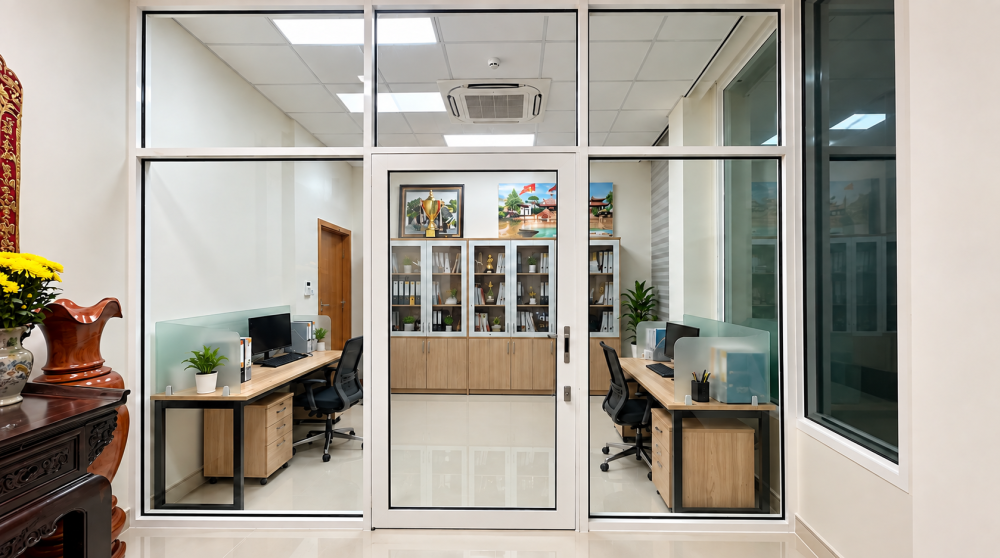

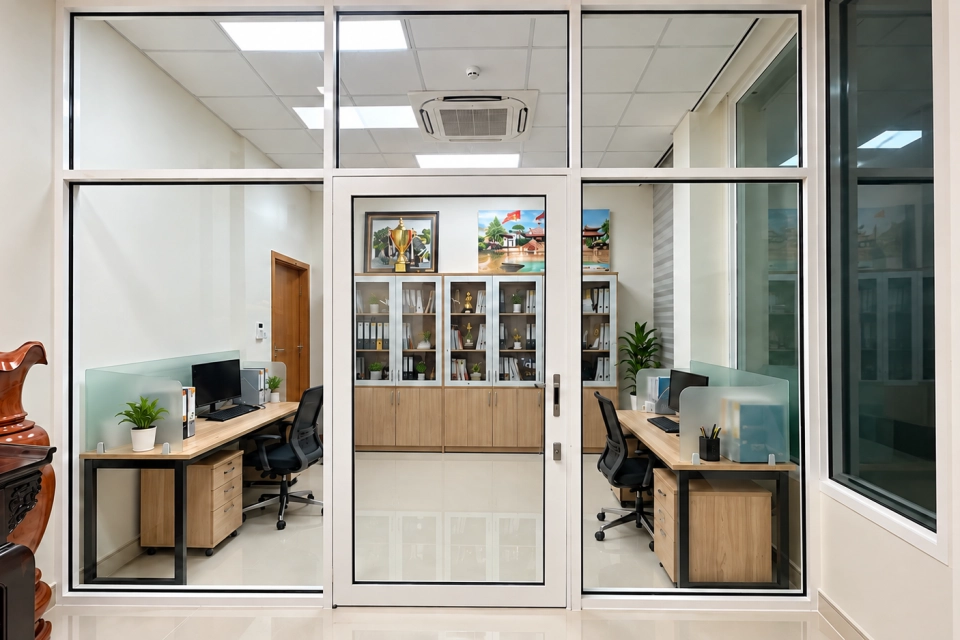

Showroom, văn phòng, cửa hàng cần mặt kính lớn
Cấu tạo cửa đi lùa nhôm kính hệ Ozalix
Cửa đi lùa hệ Ozalix, kính đơn hoặc kính hộp, phụ kiện Cmech. Mọi hình trong tài liệu vẽ theo hướng nhìn từ trong nhà ra.
Phạm vi và cấu tạo
Ví dụ: bộ 2 cánh cùng lùa, nhìn từ trong nhà; số trên hình chỉ đúng chi tiết
Khung bao đứng (đố đứng), 65×100 hoặc 65×152
Cánh kính 88×38
Tay nắm; vị trí theo đơn hàng
Kính đơn hoặc kính hộp
Móc cánh, chỗ hai cánh gặp nhau
Ray dưới, có subsill và máng thu nước
Ray trên
Khung bao
65×100 cho bộ 2 ray, tường 100–120 mm; 65×152 cho bộ 3 ray (đã tính nẹp).
Cánh lùa, cánh cố định
Từng cánh lùa hay cố định là do khách chọn, ví dụ bộ 2 cánh: cả hai lùa, hoặc 1 cố định 1 lùa.
Cỡ cánh, bánh xe
Kích thước và khối lượng cánh đa dạng theo công trình. Mỗi cỡ cánh dùng bánh xe có tải trọng tương ứng, hoặc gia cố thêm, theo bản vẽ sản xuất.
Kính
Kính đơn cường lực 8, 10 hoặc 12 mm, hoặc kính hộp; theo đơn hàng.
Tay nắm, khóa
Cmech: Metro, London, Milan hoặc tay nắm âm. Loại, số lượng và vị trí theo đơn hàng.
Cấu hình bộ này
Cấu hình
Khung bao
Bố trí

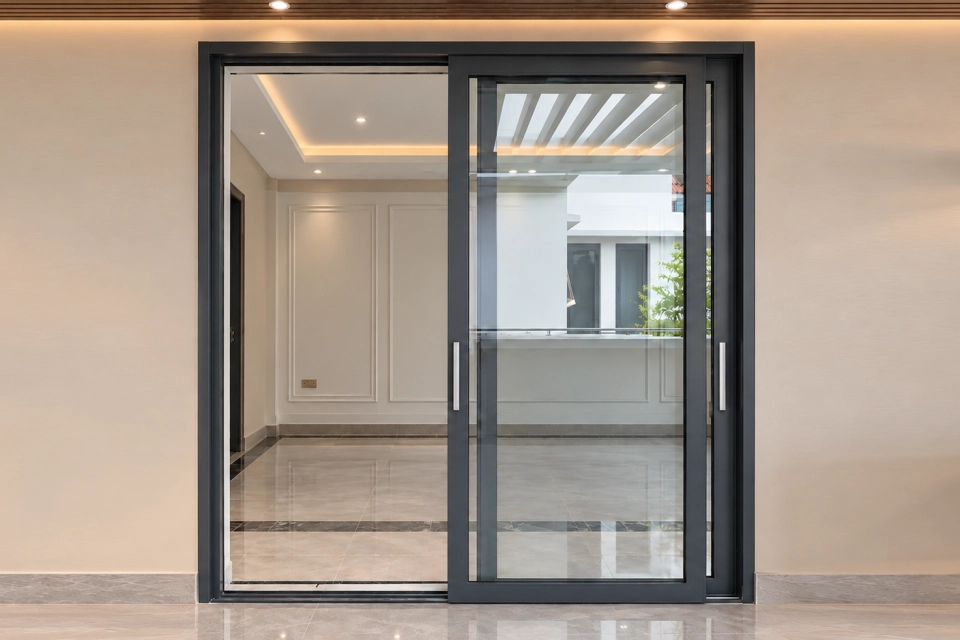

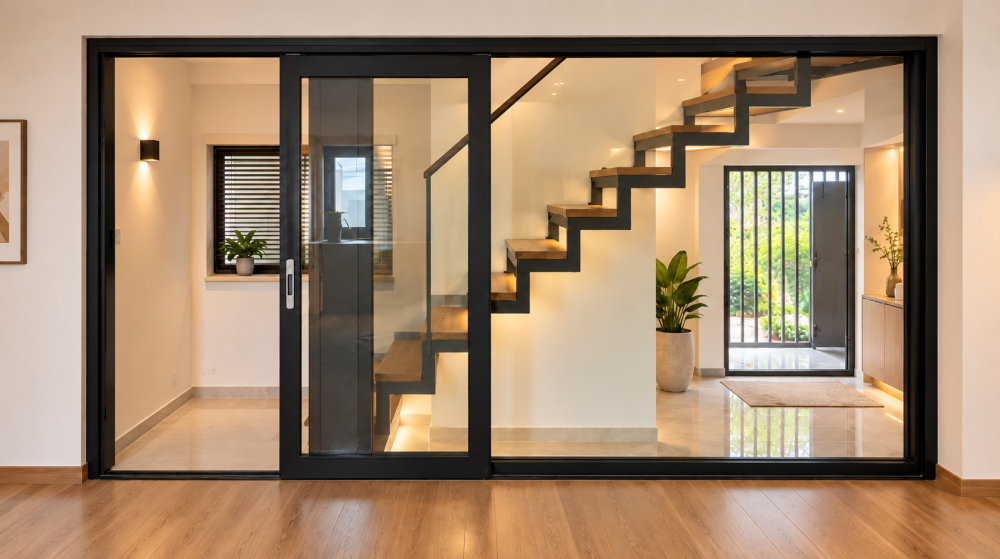

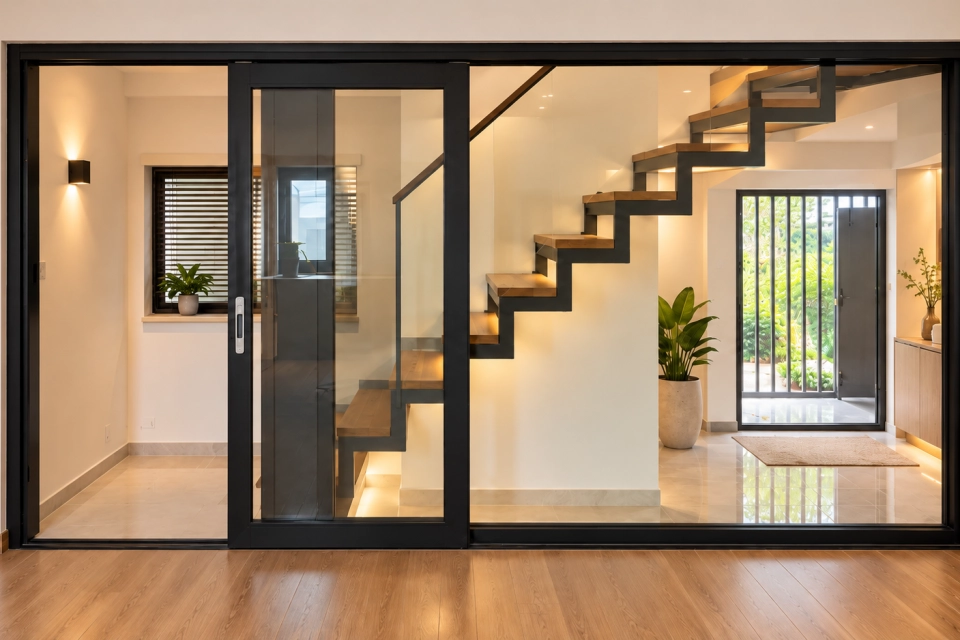

2 cánh
65×100 · 2 ray
Mỗi cánh một ray.
3 cánh, giữa to
65×100 · 2 ray
Như bộ 4 cánh, hai cánh giữa gộp thành một: cánh giữa rộng bằng hai cánh biên.

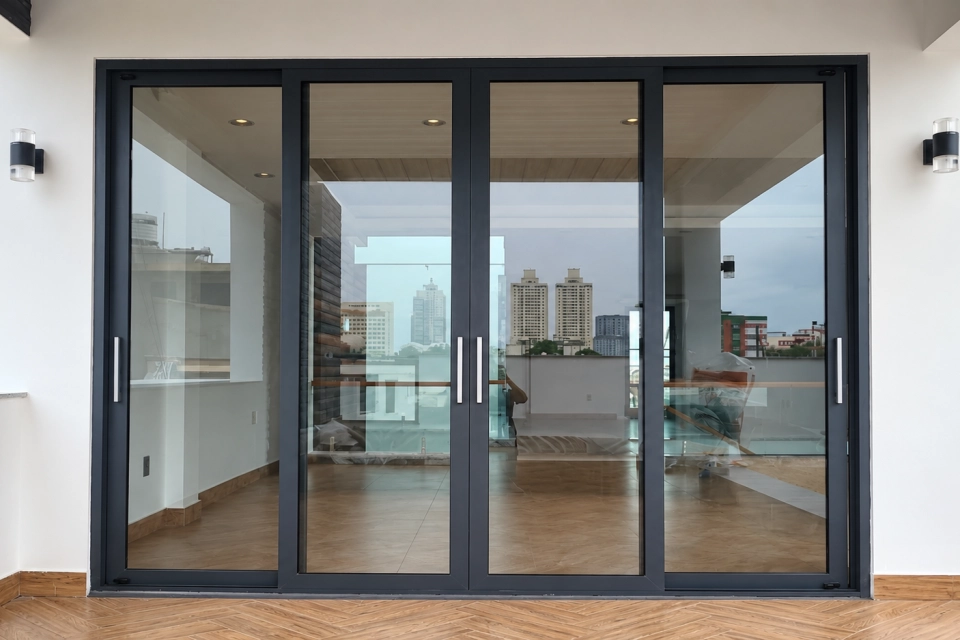

4 cánh
65×100 · 2 ray
Chia 2 + 2, hai cánh giữa đấu đầu.

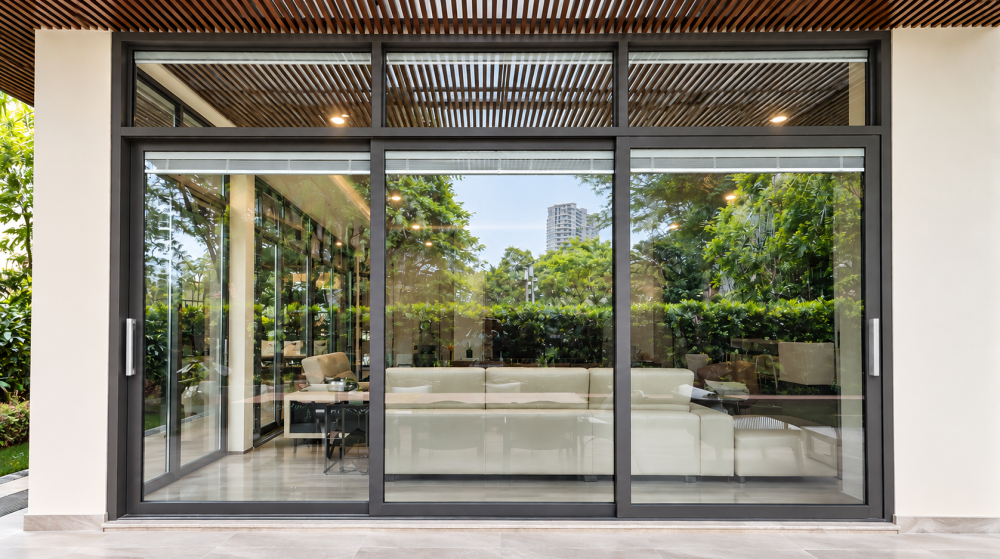

3 cánh
65×152 · 3 ray
Mỗi cánh một ray.

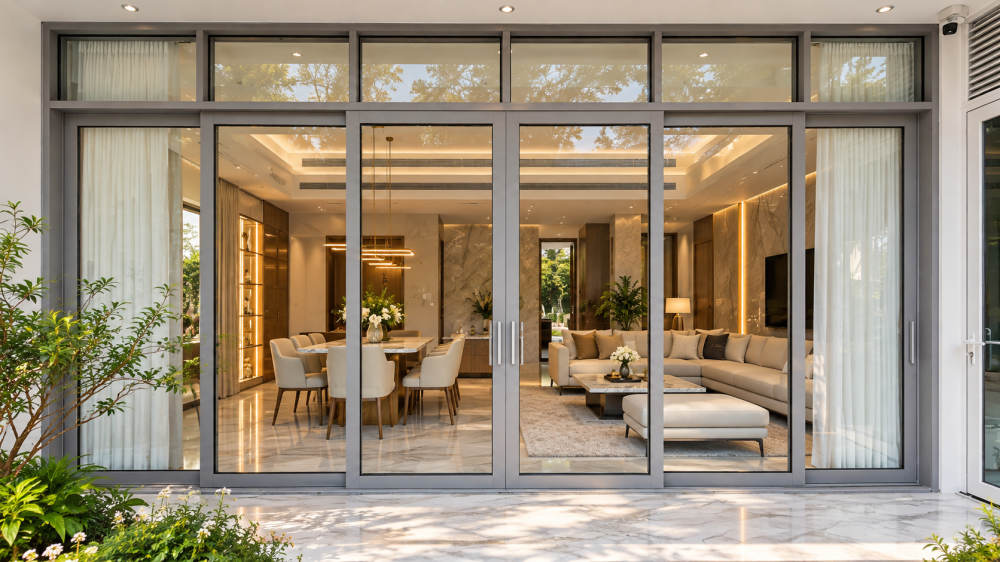

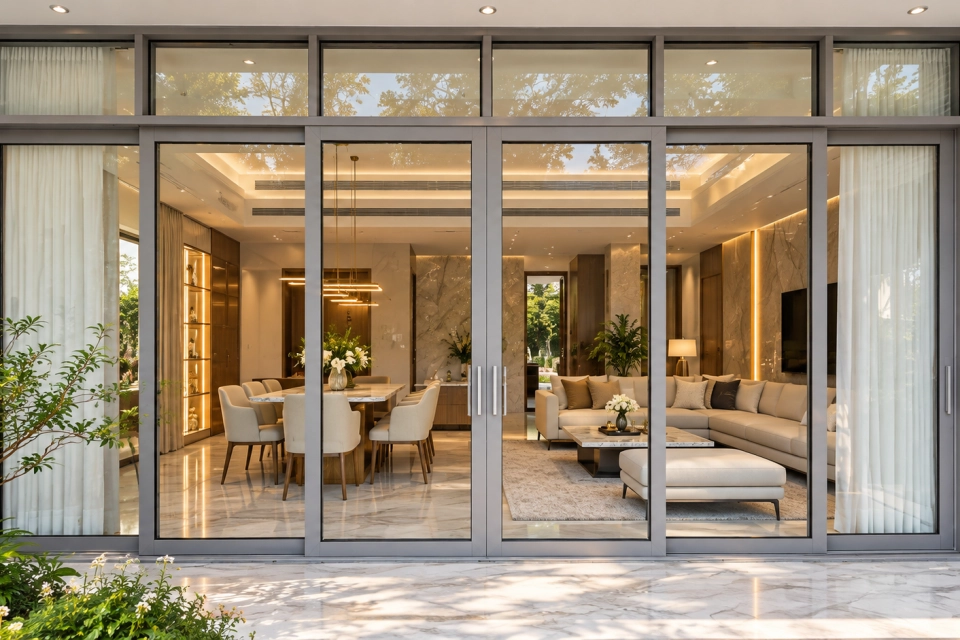

6 cánh
65×152 · 3 ray
Chia 3 + 3, hai cánh giữa đấu đầu.
Mặt bằng bố trí ray và cánh
Vật tư và thiết bị
Tay nắm
Cmech: Metro, London, Milan hoặc tay nắm âm. Cánh có khóa mang tay nắm ở mép cánh; cánh không có khóa dùng tay nắm cố định. Màu theo bảng màu Cmech. Loại, số lượng, vị trí theo đơn hàng.
Phụ kiện khác
Hộp truyền động hoặc khóa móc đa điểm, đế khóa · bánh xe theo tải trọng của từng cánh · nhựa dẫn hướng, chống nhấc, chống lắc · đệm chặn cánh (chống va đập)
Vật tư hệ
Ron, lông nheo · kính đơn hoặc kính hộp theo đơn hàng.
Đệm chặn cánh (chống va đập)
Gắn ở đầu trên và chân cánh, phía móc cánh, để cánh không va vào khung khi đóng mở.
Tay nắm: Metro · London · Milan · Milan 400 · tay nắm âmĐệm chặn cánh (chống va đập): Đệm chặn cánh, Vị trí
Hình minh họa. Phụ kiện thực tế theo cấu hình từng đơn hàng và bản vẽ chi tiết.
Vật tư lắp đặt
Tắc kê và vít khung bao · chêm nhựa để căn khe và kê lót ray dưới · keo silicone trung tính · gỗ ván hoặc vật liệu mềm để kê lót cánh, kính tại công trình.
Dụng cụ lắp đặt
Dụng cụ lắp đặt
Ngoài ra: mũi khoan bê tông, súng bơm silicone, búa cao su, băng keo giấy, dao rọc.
Câu hỏi thường gặp về lắp đặt cửa đi lùa
Ô chờ cửa đi lùa cần lớn hơn khung bao bao nhiêu?
Ô chờ lớn hơn cửa 5–10 mm, tùy thực tế. Chiều cao ô chờ tính từ cốt sàn hoàn thiện; mặt sàn tại vị trí ray dưới phải phẳng. Mặt khung lùi vào so với mép ngoài tường ít nhất 10 mm để có chỗ bơm silicone.
Vì sao ray dưới cửa lùa không bắn vít xuống nền?
Ray dưới có subsill và máng thu nước, khoan vít qua máng sẽ làm nước thấm xuống. Ray được kê lót bằng nhựa chêm và cố định bằng keo silicone.
Cửa lùa bị nặng, kẹt hoặc rít thì xử lý ra sao?
Nguyên nhân thường gặp là rác, cát trong ray hoặc bánh xe lệch cao độ. Hãy vệ sinh ray và chỉnh vít bánh xe hai đầu cánh cho đều. Không tra dầu vào ray trượt.
Nước mưa tràn vào nhà qua cửa lùa là do đâu?
Thường do lỗ thoát nước ở ray dưới bị tắc hoặc mối ghép đầu ray bị hở. Cần thông lỗ thoát nước và bơm lại silicone ở mối ghép.
Cửa đi lùa Việt Úc Window được bảo hành bao lâu?
Cửa và phụ kiện bảo hành 12 tháng (24 tháng nếu hợp đồng có ghi). Phụ kiện Cmech, Roto bảo hành chính hãng, lên đến 10 năm. Sơn tĩnh điện bảo hành theo hãng sơn. Thời hạn tính từ ngày bàn giao, áp dụng theo hợp đồng từng công trình.
Hướng dẫn lắp đặt cửa đi lùa nhôm kính Việt Úc Window (hệ Ozalix, bộ 2, 3, 4, 6 cánh, không cánh lưới)
Quy trình lắp đặt chuẩn mà Việt Úc Window áp dụng cho cửa đi lùa nhôm kính hệ Ozalix (bộ 2, 3, 4, 6 cánh, không cánh lưới): kiểm tra ô chờ, tổ hợp và cố định khung, lắp cánh và phụ kiện, bơm keo silicone, nghiệm thu và bàn giao. Đây là quy trình chung; luôn ưu tiên bản vẽ của từng công trình.
Trước khi lắp
ĐIỂM DỪNG – CHƯA ĐỦ 5 ĐIỀU KIỆN THÌ CHƯA LẮP
Cấu hình: số cánh, số ray, cánh nào lùa, cánh nào cố định, có lưới hay không, vị trí khóa, loại tay nắm: đúng bản vẽ sản xuất.
Hàng: kiểm tra số lượng, mã cửa trên tem và tình trạng sản phẩm ngay khi nhận. Báo ngay cho Việt Úc Window nếu có sai lệch, trước khi lắp.
Hồ sơ: có đầy đủ bản vẽ thi công, bản vẽ sản xuất và danh sách đóng gói của Việt Úc. Hướng dẫn này là quy trình chung, luôn ưu tiên bản vẽ của từng công trình.
Ô chờ: đã hoàn thiện kích thước, tường đã khô và đủ cứng. Không lắp vào tường còn đang xây hoặc chưa đủ ngày tuổi.
Bánh xe và gia cố: bánh xe đúng loại theo tải trọng cánh ghi trên bản vẽ sản xuất; cánh lớn, nặng có gia cố theo bản vẽ.
Lưu ý chung
An toàn: làm việc trên cao phải có dây an toàn và giàn giáo đạt yêu cầu. Không đứng trên bệ cửa để thao tác.
Vận chuyển: cửa ở tư thế đứng, có kê đệm; không thả rơi, không kéo lê trên sàn. Cánh kính lớn phải 2 người khiêng, đeo găng tay.
Lưu kho tại công trình: kê cánh, kính và thanh nhôm trên gỗ ván hoặc vật liệu mềm, không đặt trực tiếp xuống nền. Để nơi khô ráo, có che chắn, xa khu vực cắt sắt, hàn, trộn vữa.
Vật tư thay thế phải có chất lượng tương đương hoặc cao hơn và được Việt Úc chấp thuận.
Không để nhôm tiếp xúc trực tiếp với vữa ướt, thép không mạ hoặc vật liệu gây ăn mòn. Giữ nguyên màng bảo vệ đến khi hoàn thiện công trình.
Che chắn bộ cửa đã lắp trước khi sơn bả, ốp lát, chà sàn. Vữa, xi măng, chất tẩy axit hoặc kiềm làm hỏng lớp sơn và kính.
Các bước lắp đặt
Bước 1: Kiểm tra ô chờ
Đo rộng ô chờ ở ít nhất 3 vị trí (trên, giữa, dưới), đo cao ở ít nhất 3 vị trí (trái, giữa, phải) và 2 đường chéo; ô rộng hoặc cao trên 2 m thì đo thêm, khoảng 700–1.000 mm một vị trí.
Quét tia laser kiểm tra ô chờ có nghiêng, xéo, vặn không; lệch thì báo xử lý trước khi lắp.
Ô chờ lớn hơn cửa 5–10 mm, tùy thực tế.
Cao ô chờ tính từ cốt sàn hoàn thiện. Mặt sàn tại vị trí ray dưới phải phẳng.
Bước 1: Kiểm tra ô chờ
Bước 2: Tổ hợp khung bao
Đặt ray trên, ray dưới và 2 khung bao đứng lên mặt phẳng sạch, có kê đệm.
Bắt vít inox liên kết qua các lỗ đã phay CNC. Bơm silicone vào mối ghép đầu ray trước khi siết để chống thấm.
Đo 2 đường chéo: chênh lệch ≤ 2 mm khi cạnh dài ≤ 2 m; ≤ 3 mm khi cạnh dài > 2 m (xem phần “Kiểm soát chất lượng và nghiệm thu”).
Bước 2: Tổ hợp khung bao
Bước 3: Đưa khung vào ô chờ
Đặt khung vào ô chờ, mặt khung đúng vị trí trong/ngoài theo bản vẽ. Mặt khung lùi vào so với mép ngoài tường ≥ 10 mm để có chỗ bơm silicone; lắp lệch về phía trong là an toàn nhất.
Chêm nhựa ở các góc khung và dưới chân đố đứng; kê lót ray dưới bằng nhựa chêm.
Đặt thước thủy trên ray dưới chỉnh ray phẳng tuyệt đối; áp thước thủy dọc thanh đứng chỉnh thẳng đứng (hoặc dùng laser). Ray dưới nghiêng làm cánh tự trôi. Bệ cửa phía ngoài phải dốc ra ngoài.
Bước 3: Đưa khung vào ô chờ
Bước 4: Khoan lỗ vào tường
Khoan lỗ vào tường qua các lỗ chờ ở giữa khung bao; mũi khoan và chiều sâu theo cỡ tắc kê.
Vít khung bao: điểm đầu cách góc ≤ 150 mm, hai vít liền nhau cách nhau ≤ 600 mm.
Không khoan qua máng thoát nước của ray dưới.
Thổi sạch bụi trong lỗ khoan trước khi đóng tắc kê.
Bước 4: Khoan lỗ vào tường
Bước 5: Cố định khung
Đóng tắc kê, bắt vít khung bao. Vít bắt ở giữa khung bao, trong rãnh của nẹp che vít (~22 mm); bắt vít xong mới đóng nẹp để giấu vít. Siết vừa lực, không làm cong khung.
Mỗi điểm vít có chêm nhựa đỡ ở hai cạnh khung (thành cao 45 mm), ngay vị trí vít.
Ray dưới có subsill và máng thu nước nên không bắn vít: giữ nhựa chêm kê lót, cố định ray bằng keo silicone.
Đo lại đường chéo, độ thẳng đứng sau khi siết.
Bước 5: Cố định khung
Bước 6: Lắp cánh kính
Lắp theo thứ tự từ ray ngoài vào ray trong. Vị trí từng cánh theo mặt bằng ở phần “Phạm vi và cấu tạo” và bản vẽ sản xuất. Cánh cố định: cố định theo bản vẽ sản xuất.
Hai người nâng cánh, nghiêng đầu trên đưa vào ray trên.
Xoay cánh thẳng đứng, hạ bánh xe xuống ray dưới.
Bước 6: Lắp cánh kính
Bước 7: Chỉnh bánh xe, lắp nhựa chống nhấc
Vặn vít chỉnh bánh xe ở chân cánh cho cánh đứng thẳng, khe hở đều, móc cánh gài khít.
Lắp nhựa chống nhấc ở đầu trên cánh để cánh không nhấc ra khỏi ray khi đã đóng.
Đẩy kéo thử: cánh phải lăn êm, không tự trôi.
Các bước lắp đặt
Bước 8: Lắp tay nắm và khóa
Cánh nào có khóa, khóa vào đâu, bao nhiêu bộ: theo bản vẽ sản xuất và đơn hàng.
Lắp tay nắm (Metro, London, Milan hoặc tay nắm âm, theo đơn hàng) và hộp truyền động hoặc khóa móc đa điểm vào đố đứng của cánh theo lỗ phay sẵn.
Khóa Metro cửa đi lùa có 2 điểm khóa trên cánh và 2 đế khóa đối diện tay nắm: một cách tay nắm 440 mm phía trên, một cách tay nắm 440 mm phía dưới; ngang tay nắm không có đế khóa.
Đế khóa lắp trên khung bao (bộ 2 cánh), hoặc trên đố cánh gặp nhau (bộ 3, 4, 6 cánh), theo bản vẽ sản xuất. Chỉnh để khóa ăn vào êm.
Đóng mở, khóa thử tối thiểu 10 lần.
Bước 8: Lắp tay nắm và khóa
Bước 9: Bơm silicone hoàn thiện
Bơm silicone đủ 4 cạnh khung, cả mặt trong và mặt ngoài theo phần “Bơm keo silicone”.
Tuyệt đối không bịt lỗ thoát nước và nắp che lỗ thoát nước trên ray dưới, khung (hình).
Chỉ chèn foam (xốp) khi khe khung – tường lớn hơn 10 mm, hoặc khi khách yêu cầu (ghi trong đơn hàng).
Vệ sinh ray, kiểm tra theo phần “Kiểm soát chất lượng và nghiệm thu”. Hướng dẫn chủ nhà theo phần “Hướng dẫn sử dụng” và phần “Bảo dưỡng và vệ sinh”.
Bước 9: Bơm silicone hoàn thiện
Bơm keo silicone
Bịt kín cả mặt trong và mặt ngoài. Làm sạch bụi, vữa, dầu trên khung và mặt tường; bề mặt phải khô.
Khe giữa khung và tường theo thực tế (ô chờ lớn hơn cửa 5–10 mm). Đường keo phải rộng hơn khe.
Chỉ chèn foam (xốp) khi khe khung – tường lớn hơn 10 mm, hoặc khi khách yêu cầu (ghi trong đơn hàng).
Cắt vòi bơm sao cho đường keo rộng hơn khe: khe 5 mm thì đường keo từ 6 mm trở lên. Đường keo hẹp hơn khe là không đạt.
Dán băng keo giấy hai bên mép khe nếu cần đường keo sắc nét. Bơm liên tục một đường quanh toàn bộ chu vi, không ngắt quãng ở góc.
Miết keo để keo bám cả hai mặt (khung và tường), bóc băng keo trước khi keo khô mặt. Không cho nước, bụi tác động trong 24 giờ.
Bơm keo silicone
Kiểm soát chất lượng và nghiệm thu
Hạng mục
Cách kiểm
Hồ sơ
Số cánh, số ray, cánh lùa và cánh cố định, vị trí khóa, cánh lưới đúng bản vẽ sản xuất
Hồ sơ
Ngoại quan
Bề mặt sơn không bong, rộp, trầy xước, móp méo
Mắt
Mối ghép góc kín, không lệch mặt giữa các thanh
Mắt, tay
Kính đúng chủng loại, độ dày theo đơn hàng, không trầy; tem kính cường lực đúng vị trí
Mắt
Phụ kiện đủ số lượng, đúng chủng loại và màu theo đơn hàng
Mắt
Sai số lắp đặt
Chênh lệch 2 đường chéo khung ≤ 2 mm (cạnh dài ≤ 2 m), ≤ 3 mm (cạnh dài > 2 m)
Thước
Độ thẳng đứng, thăng bằng của khung ≤ 1 mm/m, tối đa 3 mm cả chiều dài
Thước thủy
Khung không cong vênh: khe hở với thước thẳng 2 m ≤ 2 mm
Thước
Vít khung bao: điểm đầu cách góc ≤ 150 mm, hai vít liền nhau cách nhau ≤ 600 mm; không có vít qua máng thoát nước
Thước, mắt
Kín nước, kín khí
Đường keo silicone liên tục, rộng hơn khe hở, bám cả hai mặt
Mắt, thước
Không lọt sáng tại ron và mối ghép khi đóng cửa
Mắt
Lỗ thoát nước thông, không bị keo bít
Mắt, nước
Thử nước ray dưới (cách thử ở mục này): nước thoát ra ngoài, không tràn vào trong
Nước
Vận hành
Cánh trượt nhẹ, êm, không tự trôi, không va đập cuối hành trình
Tay
Khóa vào hết các điểm, tay nắm không rơ
Tay
Cánh không nhấc được ra khỏi ray khi đã đóng (nhựa chống nhấc)
Tay
Cách thử nước khi nghiệm thu
Đóng và khóa cửa. Chỉ thử sau khi keo silicone đã khô ít nhất 24 giờ.
Dùng vòi nước phun đều lên mặt ngoài, vào ray dưới, móc cánh và các mối ghép góc. Chỉ thử phun nước.
Khi cửa đóng hoàn toàn, đổ nước liên tục trực tiếp lên ray dưới, dọc chiều dài ray. Quan sát ray có bị ngập hoặc nước tràn vào phía trong nhà không.
Đạt khi nước thoát hết ra ngoài qua lỗ thoát; mặt trong ray, mặt tường và sàn trong nhà khô hoàn toàn.
Hướng dẫn sử dụng
Dành cho chủ nhà. Đội lắp đặt hướng dẫn trực tiếp khi bàn giao.
Mở cửa
Cánh có khóa mang tay nắm ở mép cánh. Mở khóa chìa (nếu có), sau đó gạt tay nắm xuống (tay Metro; London, Milan, tay nắm âm theo hướng dẫn khi bàn giao). Các điểm khóa nhả ra.
Cầm tay nắm, kéo cánh trượt nhẹ.
Đóng và khóa
Kéo từng cánh về vị trí đóng một cách nhẹ nhàng, cho móc cánh gài vào nhau.
Gạt tay nắm lên để khóa các cánh có khóa. Khóa chìa nếu cần.
Đẩy thử cánh để chắc cửa đã khóa.
Không nên
Đẩy hoặc kéo cánh bằng cách tì tay vào kính.
Đóng mạnh cho cánh đập vào cuối ray.
Gạt tay nắm khi cánh chưa đóng hết, vì điểm khóa thò ra sẽ va vào khung.
Để lọt cát, vật dụng trên ray dưới.
Để trẻ em đu, treo người lên cánh hoặc tay nắm; treo đồ, móc rèm, móc quần áo lên cánh cửa.
Khi trời mưa bão: đóng và khóa cửa để ron ép kín. Trước mùa mưa, kiểm tra lỗ thoát nước ở ray dưới không bị bít. Cửa nặng, kẹt hoặc khóa khó vào: xem phần “Xử lý sự cố”.
Bảo dưỡng và vệ sinh
Kính: bóc hết tem, màng bảo vệ; lau bằng khăn mềm với nước sạch hoặc nước rửa kính trung tính, gạt khô.
Khung nhôm: lau bằng nước và xà phòng nhẹ 3–6 tháng một lần; công trình gần biển 1–2 tháng một lần để tránh muối bám. Không dùng dung môi, chất tẩy mài mòn, bàn chải cứng.
Ray trượt, rãnh và lỗ thoát nước: hút bụi, lau sạch định kỳ. Không để lọt cát, vật dụng trên ray.
6 tháng một lần: vệ sinh ray dưới, nhỏ dầu bôi trơn không chứa axit vào khóa (các điểm khóa) và kiểm tra, siết lại vít lỏng. Không dùng mỡ bò hay dầu nhớt thải. Không tra dầu vào ray trượt, bánh xe.
Ron EPDM: không sơn, không tra dầu. Kiểm tra, thay khi bị chai cứng hoặc bong.
Xử lý sự cố
Mỗi bộ cửa đã được kiểm tra vận hành tại xưởng trước khi xuất. Khi cửa vận hành chưa đúng, trước hết kiểm tra khung đã thăng bằng, thẳng đứng và không cong vênh, sau đó mới chỉnh phụ kiện.
Hiện tượng
Nguyên nhân thường gặp
Cách xử lý
Cánh nặng, kẹt, rít
Rác, cát trong ray; bánh xe lệch cao độ
Vệ sinh ray; chỉnh vít bánh xe hai đầu cánh cho đều
Cánh tự trôi
Ray dưới không thăng bằng
Kiểm tra thăng bằng; nếu lệch lớn phải tháo chỉnh lại khung
Khóa không vào
Đế khóa trên khung bao lệch với điểm khóa của cánh
Nới vít, dịch đế khóa, siết lại
Nước tràn vào trong
Lỗ thoát nước tắc; hở mối ghép đầu ray
Thông lỗ thoát; bơm lại silicone mối ghép
Cánh rung, va khi đóng
Thiếu đệm chặn cánh, lông nheo bị bong
Bổ sung đệm chặn cánh, thay lông nheo
Không tự tháo cánh hoặc phụ kiện khi còn bảo hành. Không tự xử lý được: gọi hotline 0908.32.66.08 – 0965.89.87.80.
Chính sách bảo hành
Hạng mục
Thời hạn
Cửa và phụ kiện
12 tháng (24 tháng nếu hợp đồng có ghi)
Phụ kiện Cmech / Roto
Bảo hành chính hãng, lên đến 10 năm
Sơn tĩnh điện
Theo hãng sơn
Kỹ thuật lắp đặt (do đội Việt Úc thực hiện)
Theo hợp đồng
Thời hạn tính từ ngày bàn giao, áp dụng theo hợp đồng từng công trình. Hỗ trợ hậu mãi: khu vực TP.HCM trong vòng 24 giờ; tỉnh xa 24–48 giờ.
Thuộc phạm vi bảo hành
Lỗi vật liệu hoặc lỗi sản xuất tại xưởng Việt Úc.
Khung nhôm biến dạng không do tác động bên ngoài.
Phụ kiện hỏng trong điều kiện sử dụng bình thường.
Lớp sơn bong tróc, phai màu bất thường theo điều kiện của hãng sơn.
Lắp đặt không đúng quy trình do đội thi công Việt Úc thực hiện.
Ngoài phạm vi bảo hành
Thiên tai, hỏa hoạn, va đập, tác động ngoại lực mạnh; cánh bị gió giật đập mạnh khi để mở không chặn.
Sử dụng sai công năng, treo vật nặng lên cánh cửa.
Tự ý tháo lắp, sửa chữa, thay đổi kết cấu hoặc phụ kiện.
Hư hỏng do hóa chất, vữa, chất tẩy rửa, môi trường ăn mòn không được thông báo trước.
Lỗi phát sinh do lắp đặt không theo hướng dẫn này, khi việc lắp đặt không do đội Việt Úc thực hiện.
Riêng cửa lùa, ngoài phạm vi bảo hành còn có: mòn do ma sát khi sử dụng của lông nheo, bánh xe; ron bị rách, cắt hoặc bong do tác động bên ngoài.
Bản vẽ kỹ thuật cửa đi lùa hệ Ozalix
Mặt bằng bố trí ray và cánh, mặt cắt và các thanh nhôm chính của cửa đi lùa hệ Ozalix, trích từ bản vẽ kỹ thuật của Việt Úc Window. Kích thước tính bằng mm; luôn ưu tiên bản vẽ sản xuất của từng công trình.
Mặt bằng bố trí ray và cánh · mặt cắt ngang thật, đúng tỷ lệMẶT CẮT THẬT · MẶT CẮT NGANG VÀ MẶT CẮT ĐỨNG CÙNG TỶ LỆ 1:5 khi in A4
Các thanh nhôm chính
hình và kích thước (mm), để nhận dạng thanh tại công trình
Các thanh nhôm chính
Vẽ từ bản vẽ CAD chuẩn, mọi thanh cùng một tỷ lệ; số trên hình là kích thước bao ngoài (mm). Thanh khung bao là thanh 45; kích thước khung bao ghi cho khách (65×100, 65×152) đã cộng nẹp 20 mm. Cánh nào nằm ray nào trong từng bộ: theo bản vẽ sản xuất.
