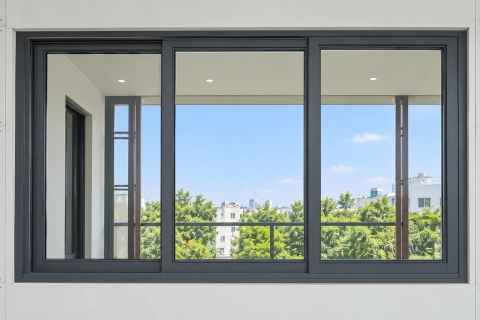

Cửa sổ lùa OZALIX dùng chung lõi khung sâu 100 mm với cửa đi, cánh 65 x 25 mm nhẹ và thanh mảnh, trượt êm trên ray. Giải pháp gọn gàng cho những vị trí không có không gian mở cánh.
Tính năng nổi bật
Gọn gàng, không chiếm không gian mở cánh
Nẹp khóa, nẹp đơn/đôi cho mối ghép kín
Ray dưới có gờ chắn nước, hạn chế nước tràn vào trong
Dễ nâng cấp thêm cánh lưới hoặc khung bảo vệ
Đặc tính kỹ thuật
Hệ nhôm
OZALIX
Khung bao
60 x 100 mm, có sẵn 3 ray
Cánh kính
65 x 25 mm, dày 1.4 mm
Phụ kiện
Cmech – tay nắm âm, bánh xe, chốt an toàn
Kính
100% cường lực 8–10–12 mm; tùy chọn kính hộp, kính dán an toàn, Low-E
Gioăng
EPDM 2 lớp chống nước, chống ồn
Sơn tĩnh điện
PPG, AkzoNobel, Jotun, Tiger. Bảo hành sơn tùy công trình: bảo hành bột sơn của hãng khác với giấy chứng nhận bảo hành sơn cho công trình
Ứng dụng thực tế

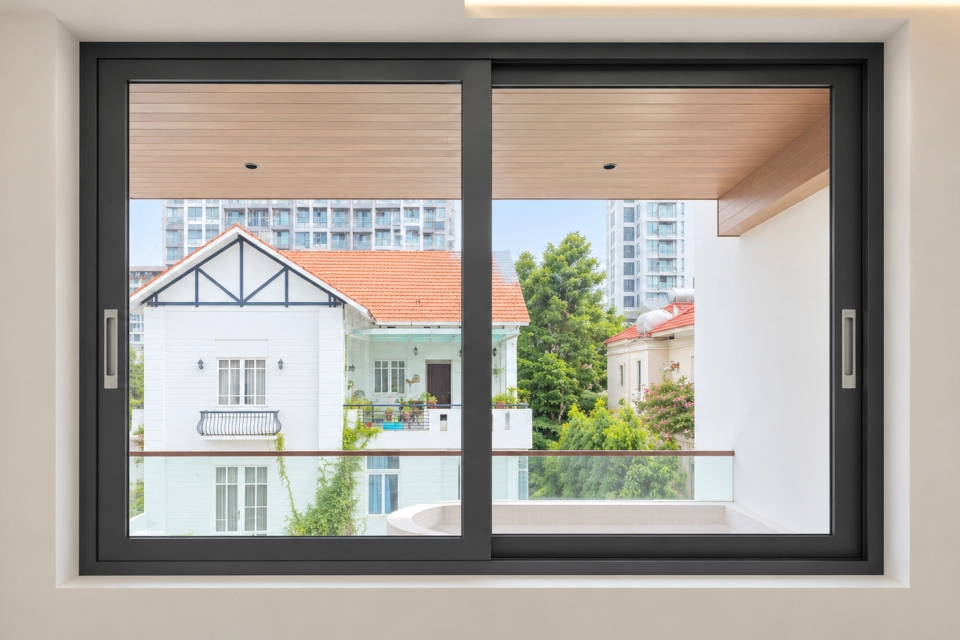

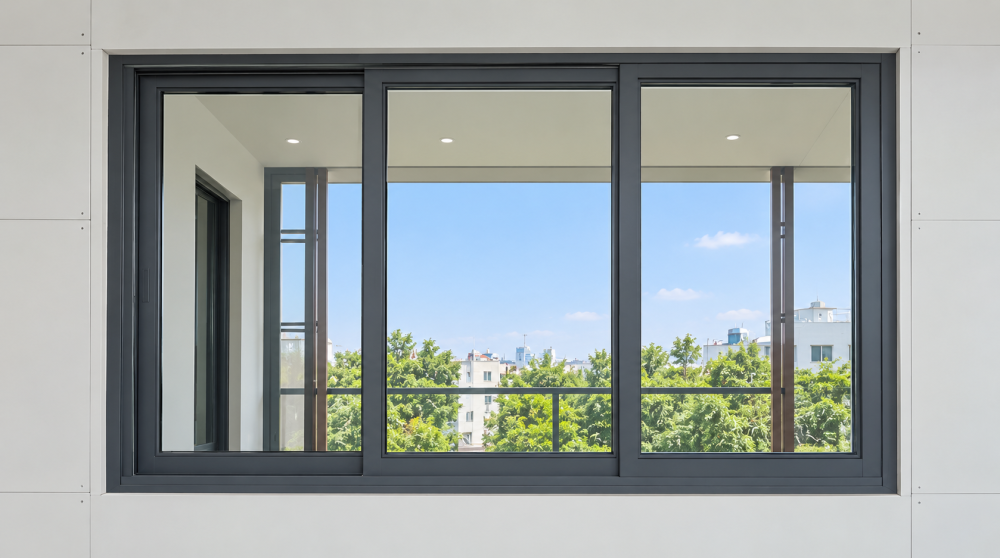

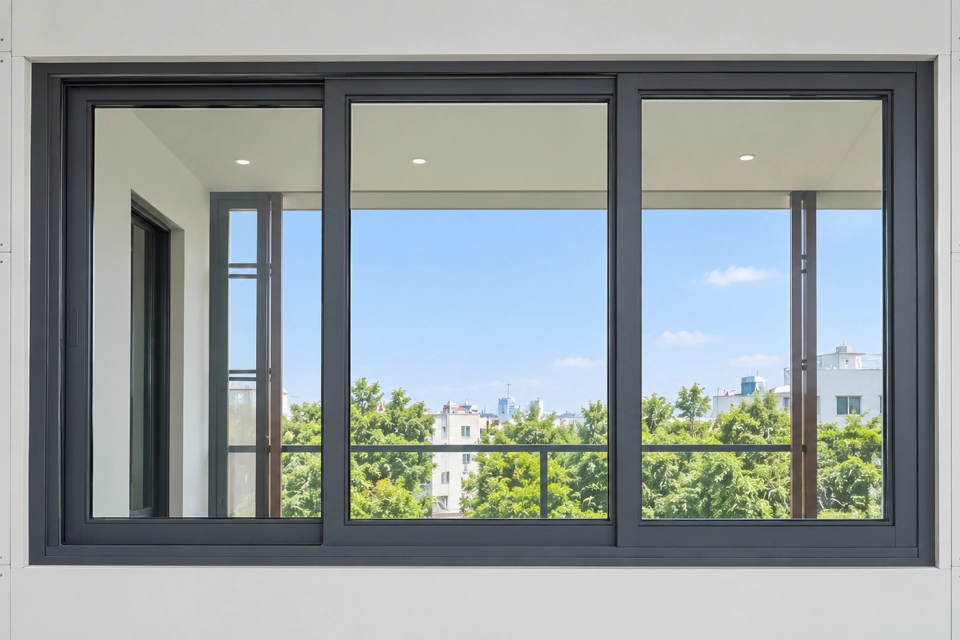

Nhà phố, căn hộ, biệt thự

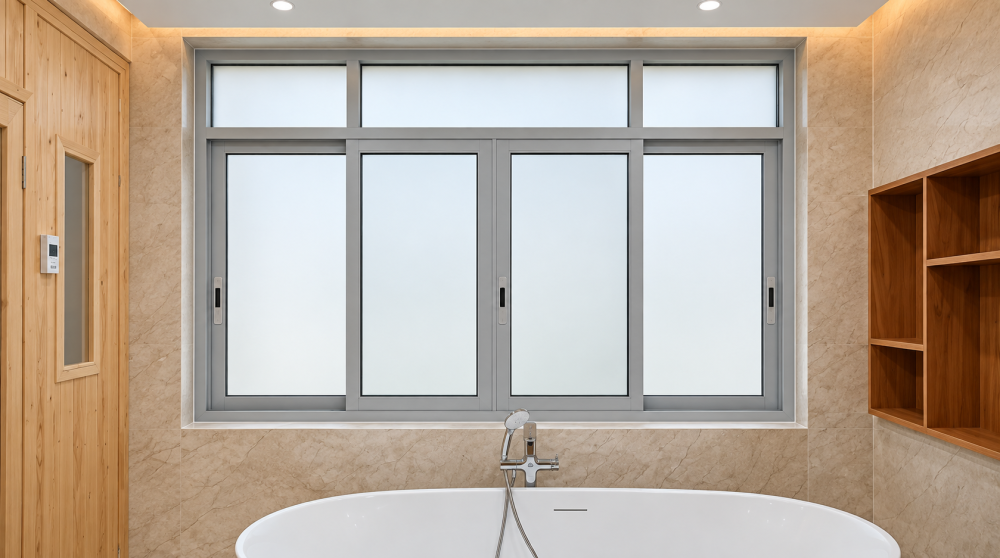

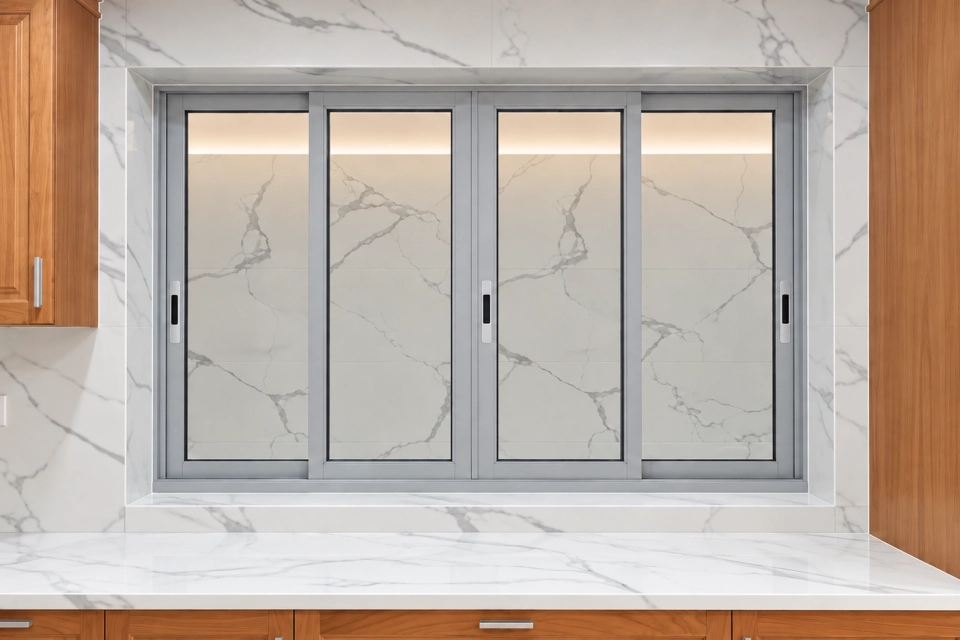

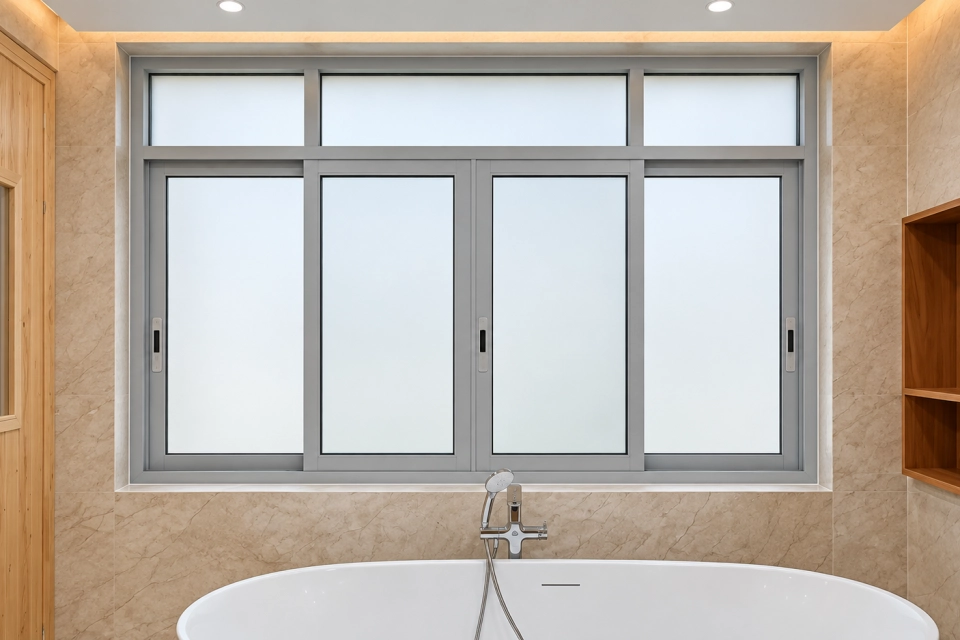

Cửa sổ phòng ngủ, phòng khách, bếp
Vị trí sát lối đi, không có không gian mở cánh
Cấu tạo cửa sổ lùa nhôm kính hệ Ozalix
Cửa sổ lùa hệ Ozalix, khung bao 60×100 có sẵn 3 ray; phụ kiện Cmech. Mọi hình trong tài liệu vẽ theo hướng nhìn từ trong nhà ra.
Phạm vi và cấu tạo
Ví dụ: bộ 2 cánh cùng lùa, nhìn từ trong nhà; số trên hình chỉ đúng chi tiết
Khung bao đứng 60×100
Cánh kính 65×25
Khóa sập tay kéo âm ở đố cánh
Kính
Móc cánh, chỗ hai cánh gặp nhau
Ray dưới, có máng thoát nước
Ray trên
Khung bao
60×100 (đã tính nẹp), có sẵn 3 ray; tường dày từ 120 mm.
Cánh lùa, cánh cố định
Từng cánh lùa hay cố định là do khách chọn, theo bản vẽ sản xuất.
Cỡ cánh, bánh xe
Cánh 65×25. Bánh xe có vít chỉnh cao độ, loại theo khối lượng cánh, theo bản vẽ sản xuất.
Kính
Kính đơn cường lực hoặc kính hộp; theo đơn hàng.
Khóa
Khóa sập tay kéo âm (tự sập hoặc không tự sập); cánh cao hơn 900 mm nên dùng khóa đa điểm, thực tế theo đơn hàng. Loại, số lượng và vị trí theo đơn hàng.
Nắp đậy ray
Bộ 2, 4 cánh: lắp nắp đậy ray vào ray trong cùng.
Khung bảo vệ
Theo đơn hàng. Lắp lọt lòng tường, kích thước bằng kích thước phủ bì khung bao cửa sổ lùa. Bộ 2 cánh, 4 cánh không có lưới: có thể lắp lọt lòng khung bao. Chọn cách lắp theo thực tế công trình.
Bố trí cánh của bộ này
Cấu hình
Khung bao
Bố trí
2 cánh
60×100 · 3 ray
Một cánh ở ray ngoài, một cánh ở ray giữa; ray trong cùng lắp nắp đậy ray.
3 cánh
60×100 · 3 ray
Mỗi cánh một ray.
4 cánh
60×100 · 3 ray
Hai cánh biên ở ray giữa, hai cánh giữa ở ray ngoài gặp nhau ở đố giữa; ray trong cùng lắp nắp đậy ray.
6 cánh
60×100 · 3 ray
Chia 3 + 3, dùng cả 3 ray; hai cánh giữa ở ray ngoài.
Mặt bằng bố trí ray và cánh
Vật tư và thiết bị
Khóa
Khóa sập tay kéo âm, loại tự sập hoặc không tự sập; cánh cao hơn 900 mm nên dùng khóa đa điểm, thực tế theo đơn hàng. Mỗi khóa có đế khóa trên khung bao. Loại, màu, số lượng, vị trí theo đơn hàng.
Phụ kiện khác
Bánh xe có vít chỉnh cao độ · nắp đậy ray (bộ không lưới) · đệm chặn cánh (chống va đập).
Vật tư hệ
Ron kính, lông nheo · kính theo đơn hàng.
Đệm chặn cánh (chống va đập)
Gắn ở đầu trên và chân cánh, phía móc cánh, để cánh không va vào khung khi đóng mở.
Khóa: Khóa sập tay kéo âm, Khóa đa điểmĐệm chặn cánh (chống va đập): Đệm chặn cánh, Vị trí
Hình minh họa. Hãng, kiểu, màu phụ kiện thực tế theo cấu hình từng đơn hàng và bản vẽ chi tiết.
Vật tư lắp đặt
Tắc kê và vít khung bao · chêm nhựa để căn khe và kê lót ray dưới · keo silicone trung tính · gỗ ván hoặc vật liệu mềm để kê lót cánh, kính tại công trình.
Dụng cụ lắp đặt
Dụng cụ lắp đặt
Ngoài ra: mũi khoan bê tông, súng bơm silicone, búa cao su, băng keo giấy, dao rọc.
Câu hỏi thường gặp về lắp đặt cửa sổ lùa
Cửa sổ lùa 2 cánh có 3 ray thì ray thứ ba dùng làm gì?
Khung bao 60×100 có sẵn 3 ray. Với bộ 2 cánh, một cánh ở ray ngoài và một cánh ở ray giữa; ray trong cùng dùng cho cánh lưới muỗi, hoặc được lắp nắp đậy ray nếu bộ cửa không có lưới.
Khi nào cửa sổ lùa dùng khóa sập, khi nào dùng khóa đa điểm?
Khóa sập tay kéo âm là tiêu chuẩn: đẩy cánh về sát khung là khóa tự sập. Cánh cao hơn 900 mm dùng khóa đa điểm; loại này không tự sập, phải gạt tay để khóa.
Lắp cánh cửa sổ lùa theo thứ tự nào?
Lắp từ ngoài vào trong: cánh ở ray ngoài trước, rồi ray giữa, sau cùng là ray trong cùng. Xem tem trên cánh để biết cánh nào ở ray nào.
Cửa sổ lùa 3 cánh và 6 cánh có lắp được lưới muỗi không?
Theo bản vẽ thì không, vì bộ 3 cánh và 6 cánh đã dùng hết 3 ray. Cánh lưới áp dụng cho bộ 2 cánh (1 cánh lưới) và bộ 4 cánh (2 cánh lưới).
Nước mưa tràn vào trong qua cửa sổ lùa thì xử lý thế nào?
Thường do lỗ thoát nước ở ray dưới bị tắc hoặc hở mối ghép đầu ray. Cần thông lỗ thoát và bơm lại silicone ở mối ghép.
Cửa sổ lùa Việt Úc Window được bảo hành bao lâu?
Cửa và phụ kiện bảo hành 12 tháng (24 tháng nếu hợp đồng có ghi). Phụ kiện Cmech, Roto bảo hành chính hãng, lên đến 10 năm. Sơn tĩnh điện bảo hành theo hãng sơn. Thời hạn tính từ ngày bàn giao, áp dụng theo hợp đồng từng công trình.
Hướng dẫn lắp đặt cửa sổ lùa nhôm kính Việt Úc Window (hệ Ozalix, bộ 2, 3, 4, 6 cánh, không cánh lưới)
Quy trình lắp đặt chuẩn mà Việt Úc Window áp dụng cho cửa sổ lùa nhôm kính hệ Ozalix (bộ 2, 3, 4, 6 cánh, không cánh lưới): kiểm tra ô chờ, tổ hợp và cố định khung, lắp cánh và phụ kiện, bơm keo silicone, nghiệm thu và bàn giao. Đây là quy trình chung; luôn ưu tiên bản vẽ của từng công trình.
Trước khi lắp
ĐIỂM DỪNG – CHƯA ĐỦ 5 ĐIỀU KIỆN THÌ CHƯA LẮP
Cấu hình: số cánh, cánh nào ở ray nào, cánh nào lùa, cánh nào cố định, có lưới hay không, loại khóa và vị trí khóa: đúng bản vẽ sản xuất.
Hàng: kiểm tra số lượng, mã cửa trên tem và tình trạng sản phẩm ngay khi nhận. Báo ngay cho Việt Úc Window nếu có sai lệch, trước khi lắp.
Hồ sơ: có đầy đủ bản vẽ thi công, bản vẽ sản xuất và danh sách đóng gói của Việt Úc. Hướng dẫn này là quy trình chung, luôn ưu tiên bản vẽ của từng công trình.
Ô chờ: đã hoàn thiện kích thước, tường đã khô và đủ cứng. Không lắp vào tường còn đang xây hoặc chưa đủ ngày tuổi.
Bệ cửa: bệ cửa phẳng trên toàn chiều rộng; bệ cửa phía ngoài dốc ra ngoài. Đơn hàng có thanh đỡ dưới ray (subsill) thì chuẩn bị lắp trước khi đặt khung.
Lưu ý chung
An toàn: làm việc trên cao phải có dây an toàn và giàn giáo đạt yêu cầu. Không đứng trên bệ cửa để thao tác.
Vận chuyển: cửa ở tư thế đứng, có kê đệm; không thả rơi, không kéo lê trên sàn. Cánh kính lớn phải 2 người khiêng, đeo găng tay.
Lưu kho tại công trình: kê cánh, kính và thanh nhôm trên gỗ ván hoặc vật liệu mềm, không đặt trực tiếp xuống nền. Để nơi khô ráo, có che chắn, xa khu vực cắt sắt, hàn, trộn vữa.
Vật tư thay thế phải có chất lượng tương đương hoặc cao hơn và được Việt Úc chấp thuận.
Không để nhôm tiếp xúc trực tiếp với vữa ướt, thép không mạ hoặc vật liệu gây ăn mòn. Giữ nguyên màng bảo vệ đến khi hoàn thiện công trình.
Che chắn bộ cửa đã lắp trước khi sơn bả, ốp lát, chà sàn. Vữa, xi măng, chất tẩy axit hoặc kiềm làm hỏng lớp sơn và kính.
Các bước lắp đặt
Bước 1: Kiểm tra ô chờ
Đo rộng ô chờ ở ít nhất 3 vị trí (trên, giữa, dưới), đo cao ở ít nhất 3 vị trí (trái, giữa, phải) và 2 đường chéo; ô rộng hoặc cao trên 2 m thì đo thêm, khoảng 700–1.000 mm một vị trí.
Quét tia laser kiểm tra ô chờ có nghiêng, xéo, vặn không; lệch thì báo xử lý trước khi lắp.
Ô chờ lớn hơn cửa 5–10 mm, tùy thực tế.
Bệ cửa phẳng trên toàn chiều rộng; bệ cửa phía ngoài dốc ra ngoài.
Bước 1: Kiểm tra ô chờ
Bước 2: Tổ hợp khung bao
Đặt ray trên, ray dưới và 2 đố đứng khung bao lên mặt phẳng sạch, có kê đệm.
Bắt vít inox liên kết qua các lỗ đã phay CNC. Bơm silicone vào mối ghép đầu ray trước khi siết để chống thấm.
Đo 2 đường chéo: chênh lệch ≤ 2 mm khi cạnh dài ≤ 2 m; ≤ 3 mm khi cạnh dài > 2 m (xem phần “Kiểm soát chất lượng và nghiệm thu”).
Bước 2: Tổ hợp khung bao
Bước 3: Đưa khung vào ô chờ
Đặt khung vào ô chờ, mặt khung đúng vị trí trong/ngoài theo bản vẽ. Mặt khung lùi vào so với mép ngoài tường ≥ 10 mm để có chỗ bơm silicone; lắp lệch về phía trong là an toàn nhất.
Có thanh đỡ dưới ray (subsill): lắp trước khi đặt khung.
Khung đặt trên bệ cửa. Chêm nhựa ở các góc khung và dưới ray dưới. Đặt thước thủy trên ray dưới chỉnh ray phẳng; áp thước thủy dọc thanh đứng chỉnh thẳng đứng.
Bước 3: Đưa khung vào ô chờ
Bước 4: Khoan lỗ vào tường
Khoan qua các lỗ chờ trên khung; mũi khoan và chiều sâu theo cỡ tắc kê.
Vít khung bao: điểm đầu cách góc ≤ 150 mm, hai vít liền nhau cách nhau ≤ 600 mm.
Không khoan qua máng thoát nước của ray dưới.
Thổi sạch bụi trong lỗ khoan trước khi đóng tắc kê.
Bước 4: Khoan lỗ vào tường
Bước 5: Cố định khung
Đóng tắc kê, bắt vít khung bao. Vít bắt ở giữa khung bao, trong rãnh của nẹp che vít (~22 mm); bắt vít xong mới đóng nẹp để giấu vít. Siết vừa lực, không làm cong khung.
Mỗi điểm vít có chêm nhựa đỡ ở hai cạnh khung (thành cao 45 mm), ngay vị trí vít.
Ray dưới có máng thoát nước nên không khoan, không bắn vít: kê ray bằng chêm nhựa, cố định bằng keo silicone.
Đo lại đường chéo, độ thẳng đứng sau khi siết.
Bước 5: Cố định khung
Bước 6: Lắp cánh kính
Lắp theo thứ tự từ ray ngoài vào ray trong. Xem tem để biết cánh nào ở ray nào; đối chiếu mặt bằng (xem phần bản vẽ kỹ thuật).
Nghiêng đầu trên cánh đưa vào ray trên, xoay cánh thẳng đứng rồi hạ bánh xe xuống ray dưới.
Bộ 2, 4 cánh không lưới: cài nắp đậy ray vào ray trong cùng, suốt chiều dài ray.
Bước 6: Lắp cánh kính
Bước 7: Chỉnh bánh xe
Vặn vít chỉnh bánh xe ở chân từng cánh để cánh đứng thẳng, khe với khung đều; móc cánh gài khít, lông nheo áp kín.
Đẩy kéo thử: cánh phải trượt nhẹ, không tự trôi.
Bộ 4, 6 cánh: hai cánh giữa gặp nhau khít, phẳng mặt.
Các bước lắp đặt
Bước 8: Lắp khóa
Cánh nào có khóa, loại khóa, vị trí: theo bản vẽ sản xuất và đơn hàng.
Khóa sập tay kéo âm: lắp khóa vào đố cánh sát khung bao theo lỗ phay sẵn; lắp đế khóa lên đố đứng khung bao, đối diện khóa. Loại tự sập: đẩy cánh về sát khung là khóa tự sập vào đế khóa.
Khóa đa điểm (nên dùng cho cánh cao hơn 900 mm, thực tế theo đơn hàng): lắp tay nắm và thanh khóa vào đố cánh theo lỗ phay sẵn; lắp đế khóa đối diện từng điểm khóa.
Chỉnh cho khóa ăn vào êm; đóng, mở, khóa thử mỗi cánh tối thiểu 10 lần.
Bước 8: Lắp khóa
Bước 9: Bơm silicone hoàn thiện
Bơm silicone đủ 4 cạnh khung, cả mặt trong và mặt ngoài theo phần “Bơm keo silicone”.
Tuyệt đối không bịt lỗ thoát nước và nắp che lỗ thoát nước trên ray dưới, khung.
Chỉ chèn foam (xốp) khi khe khung – tường lớn hơn 10 mm, hoặc khi khách yêu cầu (ghi trong đơn hàng).
Đổ nước thử ray dưới trước khi bơm keo để chắc lỗ thoát thông. Vệ sinh ray, kiểm tra theo phần “Kiểm soát chất lượng và nghiệm thu”.
Bước 9: Bơm silicone hoàn thiện
Bơm keo silicone
Bịt kín cả mặt trong và mặt ngoài. Làm sạch bụi, vữa, dầu trên khung và mặt tường; bề mặt phải khô.
Khe giữa khung và tường theo thực tế (ô chờ lớn hơn cửa 5–10 mm). Đường keo phải rộng hơn khe.
Chỉ chèn foam (xốp) khi khe khung – tường lớn hơn 10 mm, hoặc khi khách yêu cầu (ghi trong đơn hàng).
Cắt vòi bơm sao cho đường keo rộng hơn khe: khe 5 mm thì đường keo từ 6 mm trở lên. Đường keo hẹp hơn khe là không đạt.
Dán băng keo giấy hai bên mép khe nếu cần đường keo sắc nét. Bơm liên tục một đường quanh toàn bộ chu vi, không ngắt quãng ở góc.
Miết keo để keo bám cả hai mặt (khung và tường), bóc băng keo trước khi keo khô mặt. Không cho nước, bụi tác động trong 24 giờ.
Bơm keo silicone
Kiểm soát chất lượng và nghiệm thu
Hạng mục
Cách kiểm
Hồ sơ
Số cánh, cánh ở ray nào, cánh lùa và cánh cố định, loại khóa, cánh lưới đúng bản vẽ sản xuất
Hồ sơ
Ngoại quan
Bề mặt sơn không bong, rộp, trầy xước, móp méo
Mắt
Mối ghép góc kín, không lệch mặt giữa các thanh
Mắt, tay
Kính đúng chủng loại, độ dày theo đơn hàng, không trầy; tem kính cường lực đúng vị trí
Mắt
Phụ kiện đủ số lượng, đúng chủng loại và màu theo đơn hàng
Mắt
Sai số lắp đặt
Chênh lệch 2 đường chéo khung ≤ 2 mm (cạnh dài ≤ 2 m), ≤ 3 mm (cạnh dài > 2 m)
Thước
Độ thẳng đứng, thăng bằng của khung ≤ 1 mm/m, tối đa 3 mm cả chiều dài
Thước thủy
Vít khung bao: điểm đầu cách góc ≤ 150 mm, hai vít liền nhau cách nhau ≤ 600 mm; không có vít qua máng thoát nước
Thước, mắt
Kín nước, kín khí
Đường keo silicone liên tục, rộng hơn khe hở, bám cả hai mặt
Mắt, thước
Không lọt sáng tại lông nheo và móc cánh khi đóng
Mắt
Lỗ thoát nước thông, không bị keo bít
Mắt, nước
Thử nước ray dưới (cách thử ở mục này): nước thoát ra ngoài, không tràn vào trong
Nước
Vận hành
Cánh trượt nhẹ, êm, không tự trôi, không va đập cuối hành trình
Tay
Khóa sập tự sập khi đẩy cánh về sát khung (loại tự sập), giữ chắc; khóa đa điểm vào hết các điểm
Tay
Cách thử nước khi nghiệm thu
Đóng và khóa cửa. Chỉ thử sau khi keo silicone đã khô ít nhất 24 giờ.
Dùng vòi nước phun đều lên mặt ngoài, vào ray dưới, móc cánh và các mối ghép góc. Chỉ thử phun nước.
Khi cửa đóng hoàn toàn, đổ nước liên tục trực tiếp lên ray dưới, dọc chiều dài ray. Quan sát ray có bị ngập hoặc nước tràn vào phía trong nhà không.
Đạt khi nước thoát hết ra ngoài qua lỗ thoát; mặt trong ray, mặt tường và bệ cửa trong nhà khô hoàn toàn.
Hướng dẫn sử dụng
Dành cho chủ nhà. Đội lắp đặt hướng dẫn trực tiếp khi bàn giao.
Mở cửa
Khóa sập: ấn lẫy ở tay kéo âm để nhả khóa. Khóa đa điểm: gạt tay nắm về vị trí mở.
Kéo cánh trượt nhẹ.
Đóng và khóa
Đẩy cánh về sát khung bao. Khóa sập loại tự sập tự khóa vào đế khóa; loại không tự sập và khóa đa điểm phải gạt về vị trí khóa.
Kéo thử cánh để chắc đã khóa.
Không nên
Đẩy hoặc kéo cánh bằng cách tì tay vào kính.
Đóng mạnh cho cánh đập vào khung.
Để trẻ em leo trèo, đu lên cánh.
Để lọt cát, vật dụng trên ray dưới.
Nhà có trẻ nhỏ, nhà cao tầng: khóa sập không có chìa; nên lắp thêm chặn giới hạn độ mở cánh hoặc khung bảo vệ bằng nhôm, theo đơn hàng.
Khi trời mưa bão: đóng và khóa cửa để ron ép kín. Trước mùa mưa, kiểm tra lỗ thoát nước ở ray dưới không bị bít. Cánh nặng, kẹt hoặc khóa khó vào: xem phần “Xử lý sự cố”.
Bảo dưỡng và vệ sinh
Kính: bóc hết tem, màng bảo vệ; lau bằng khăn mềm với nước sạch hoặc nước rửa kính trung tính, gạt khô.
Khung nhôm: lau bằng nước và xà phòng nhẹ 3–6 tháng một lần; công trình gần biển 1–2 tháng một lần để tránh muối bám. Không dùng dung môi, chất tẩy mài mòn, bàn chải cứng.
Ray trượt, rãnh và lỗ thoát nước: hút bụi, lau sạch định kỳ. Không để lọt cát, vật dụng trên ray.
Khóa: nhỏ dầu bôi trơn không chứa axit vào lẫy khóa, điểm khóa 6 tháng một lần. Không dùng mỡ bò hay dầu nhớt thải. Không tra dầu vào ray trượt.
Ron kính, lông nheo: không sơn, không tra dầu. Thay khi bị mòn, chai cứng hoặc bong.
Xử lý sự cố
Mỗi bộ cửa đã được kiểm tra vận hành tại xưởng trước khi xuất. Khi cửa vận hành chưa đúng, trước hết kiểm tra khung đã thăng bằng, thẳng đứng và không cong vênh, sau đó mới chỉnh phụ kiện.
Hiện tượng
Nguyên nhân thường gặp
Cách xử lý
Cánh nặng, kẹt, rít
Rác, cát trong ray; bánh xe lệch cao độ
Vệ sinh ray; chỉnh vít bánh xe hai đầu cánh cho đều
Cánh tự trôi
Ray dưới không thăng bằng
Kiểm tra thăng bằng; nếu lệch lớn phải tháo chỉnh lại khung
Khóa không sập, không vào
Đế khóa trên khung bao lệch với khóa của cánh; ray dưới không phẳng
Nới vít, dịch đế khóa, siết lại; kiểm tra thăng bằng ray dưới
Nước tràn vào trong
Lỗ thoát nước tắc; hở mối ghép đầu ray
Thông lỗ thoát; bơm lại silicone mối ghép
Cánh rung, va khi đóng
Thiếu đệm chặn cánh, lông nheo bị bong
Bổ sung đệm chặn cánh, thay lông nheo
Không tự tháo cánh hoặc phụ kiện khi còn bảo hành. Không tự xử lý được: gọi hotline 0908.32.66.08 – 0965.89.87.80.
Chính sách bảo hành
Hạng mục
Thời hạn
Cửa và phụ kiện
12 tháng (24 tháng nếu hợp đồng có ghi)
Phụ kiện Cmech / Roto
Bảo hành chính hãng, lên đến 10 năm
Sơn tĩnh điện
Theo hãng sơn
Kỹ thuật lắp đặt (do đội Việt Úc thực hiện)
Theo hợp đồng
Thời hạn tính từ ngày bàn giao, áp dụng theo hợp đồng từng công trình. Hỗ trợ hậu mãi: khu vực TP.HCM trong vòng 24 giờ; tỉnh xa 24–48 giờ.
Thuộc phạm vi bảo hành
Lỗi vật liệu hoặc lỗi sản xuất tại xưởng Việt Úc.
Khung nhôm biến dạng không do tác động bên ngoài.
Phụ kiện hỏng trong điều kiện sử dụng bình thường.
Lớp sơn bong tróc, phai màu bất thường theo điều kiện của hãng sơn.
Lắp đặt không đúng quy trình do đội thi công Việt Úc thực hiện.
Ngoài phạm vi bảo hành
Thiên tai, hỏa hoạn, va đập, tác động ngoại lực mạnh; cánh bị gió giật đập mạnh khi để mở không chặn.
Sử dụng sai công năng, treo vật nặng lên cánh cửa.
Tự ý tháo lắp, sửa chữa, thay đổi kết cấu hoặc phụ kiện.
Hư hỏng do hóa chất, vữa, chất tẩy rửa, môi trường ăn mòn không được thông báo trước.
Lỗi phát sinh do lắp đặt không theo hướng dẫn này, khi việc lắp đặt không do đội Việt Úc thực hiện.
Riêng cửa sổ lùa, ngoài phạm vi bảo hành còn có: mòn do ma sát khi sử dụng của lông nheo, bánh xe; ron bị rách, cắt hoặc bong do tác động bên ngoài.
Bản vẽ kỹ thuật cửa sổ lùa hệ Ozalix
Mặt bằng bố trí ray và cánh, mặt cắt và các thanh nhôm chính của cửa sổ lùa hệ Ozalix, trích từ bản vẽ kỹ thuật của Việt Úc Window. Kích thước tính bằng mm; luôn ưu tiên bản vẽ sản xuất của từng công trình.
Mặt bằng bố trí ray và cánh · mặt cắt ngang thật, đúng tỷ lệMặt cắt thậtMặt cắt đứng
Các thanh nhôm chính
Các thanh nhôm chính
Số trên hình là kích thước thật của thanh nhôm (mm). Khung bao 60×100, cánh 65×25 là kích thước thương mại, đã tính nẹp.
Cách đọc. Cánh nào nằm ray nào trong từng bộ: theo bản vẽ sản xuất.
