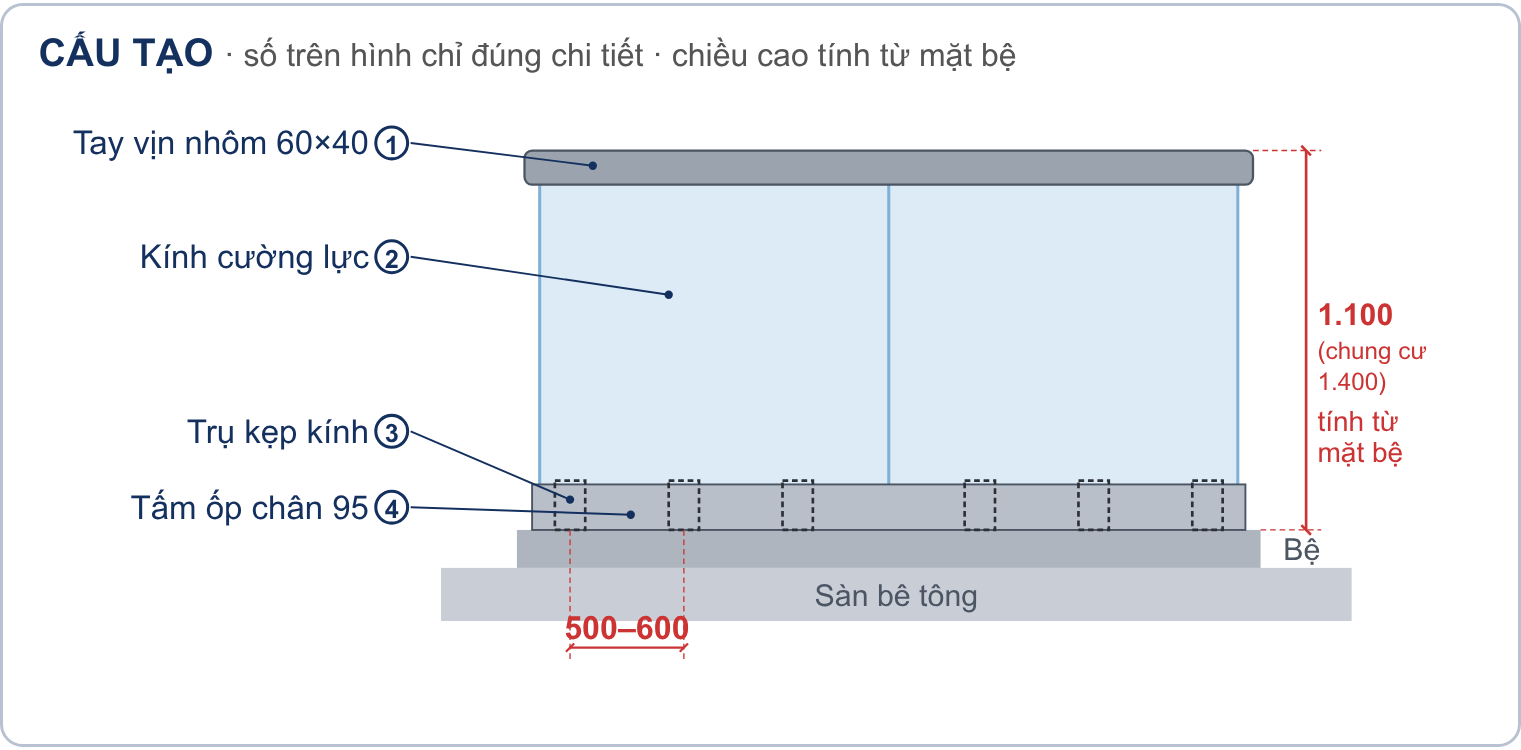

Cấu tạo lan can kính cường lực tay vịn nhôm
Dùng cho lan can kính cường lực tay vịn nhôm kiểu kính kẹp chân: ban công, lô gia, cầu thang, sân thượng. Kính đứng trong các trụ nhôm kẹp chữ U; mỗi trụ đặt thẳng lên bệ, bắt 2 vít nở qua đáy kẹp xuống bê tông; tay vịn nhôm chụp lên đầu kính; tấm ốp che kín chân ở hai mặt. Luôn ưu tiên bản vẽ sản xuất của từng công trình.
| Chiều cao | 1,1 m với nhà thấp tầng; 1,4 m với chung cư. Tính từ mặt bệ: ban công thường có bệ cao 100–300 mm. |
| Trụ kẹp | Đoạn nhôm chữ U kẹp kính, dài 100–200 mm, cách nhau khoảng 500–600 mm, theo bản vẽ. Mỗi trụ bắt 2 vít nở qua đáy kẹp xuống bệ. |
| Kính, tay vịn | Kính cường lực 12 mm hoặc kính dán 11,52 mm theo đơn hàng; tay vịn nhôm 60×40; tấm ốp chân cao 95 mm, ốp 2 mặt. |
Vật tư và thiết bị

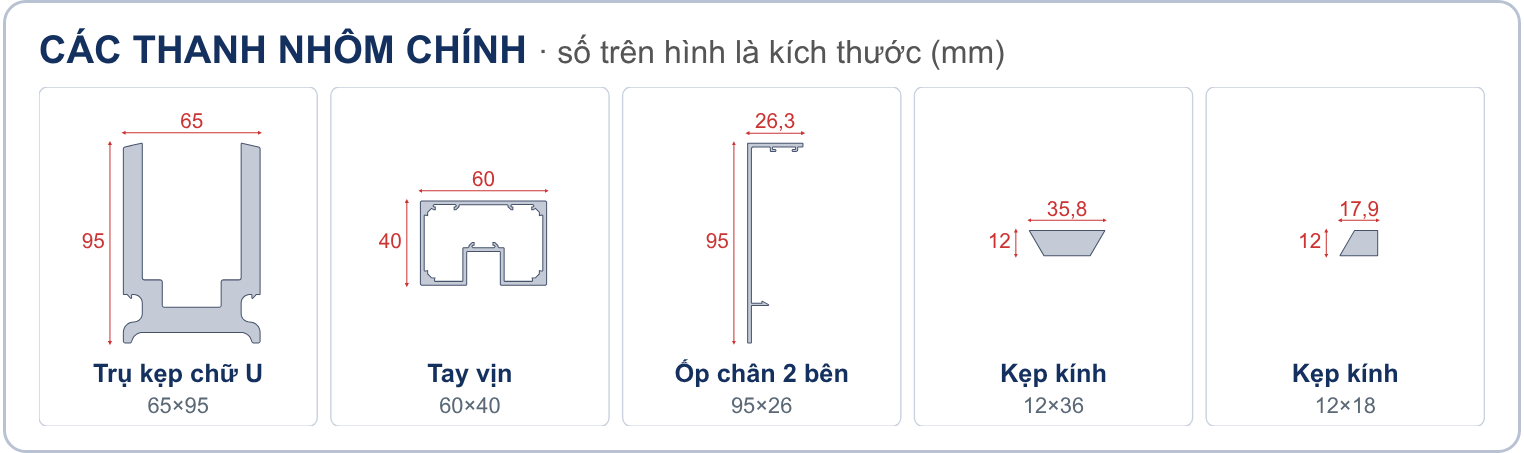

Hình các thanh nhôm chính (xem phần bản vẽ kỹ thuật). Trụ kẹp cắt từ nhôm chữ U, dài 100–200 mm.
| Hạng mục | Ghi chú |
|---|---|
| Kính cường lực hoặc kính dán, đã mài cạnh, có tem | Theo đơn hàng |
| Trụ kẹp nhôm chữ U, nêm kẹp kính (loại nhỏ, loại lớn), ron chèn kính, đệm kê | Theo bản vẽ |
| Tay vịn nhôm 60×40, ron lót tay vịn, ke nối | |
| Tấm ốp che chân 95 mm (2 mặt) | |
| Vít nở (2 vít mỗi trụ kẹp), bản kê thép; keo silicone trung tính | Vật tư lắp đặt |
Dụng cụ
Thước kéo, thước thủy, máy laser, dây căng, máy khoan bê tông, cờ lê, búa cao su, giác hút kính, súng bơm silicone, băng keo giấy, găng tay.
Câu hỏi thường gặp về lắp đặt lan can kính
Lan can kính ban công cao bao nhiêu là đúng quy định?

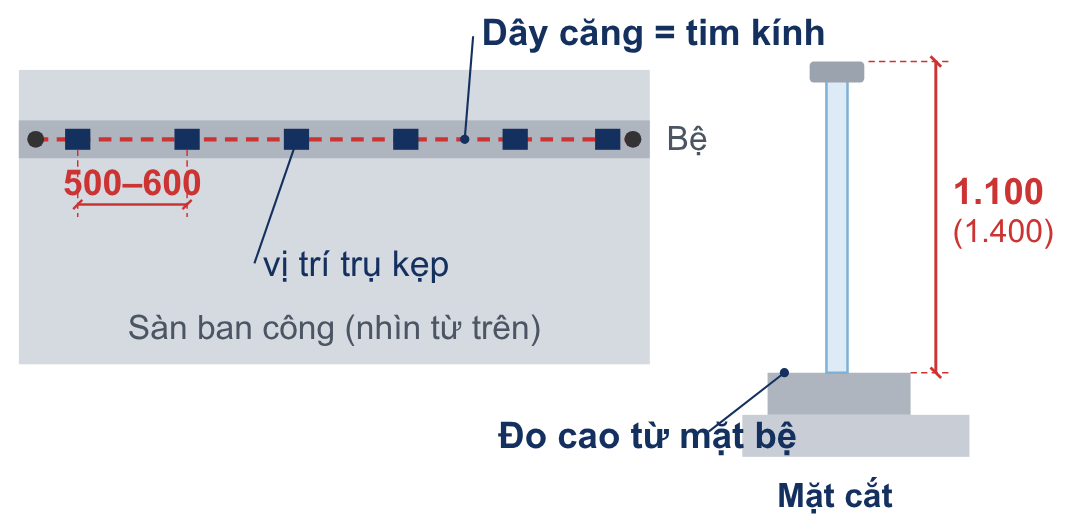

Việt Úc Window lắp lan can cao 1.100 mm cho nhà thấp tầng và 1.400 mm cho nhà chung cư theo QCVN 04:2021/BXD mục 2.2.12. Chiều cao tính từ mặt bệ đến mặt trên tay vịn: ban công thường xây hoặc đổ bệ cao 100–300 mm nên phải đo từ mặt bệ. Chiều cao của từng công trình ghi trên bản vẽ được duyệt.
Lan can kính dùng kính dày bao nhiêu?
Kính cường lực 12 mm hoặc kính an toàn nhiều lớp 11,52 mm, liền tấm, theo đơn hàng. Kính đã mài cạnh và tôi tại nhà máy nên không cắt, khoan, mài lại tại công trình.
Chân lan can kính được neo vào đâu?

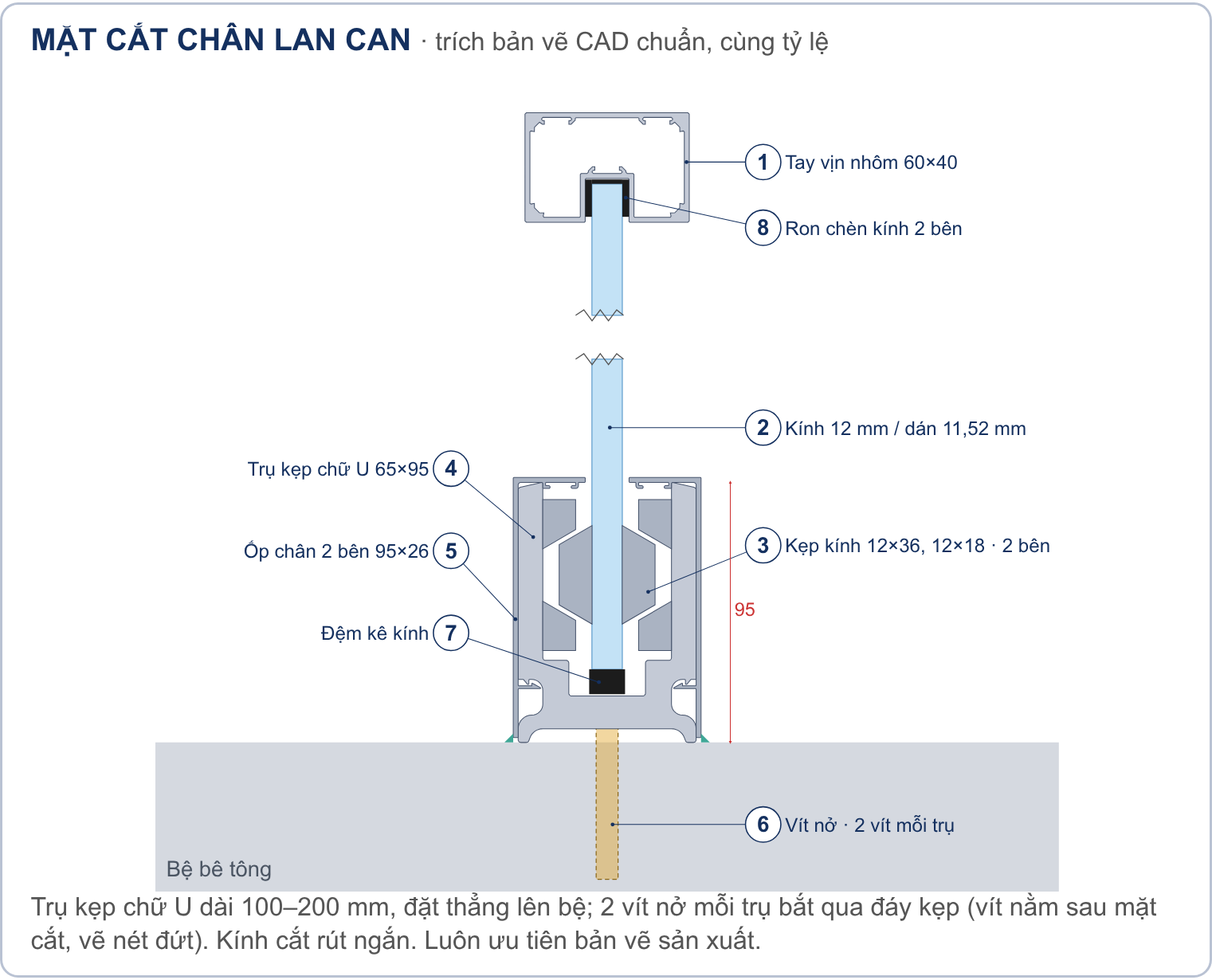

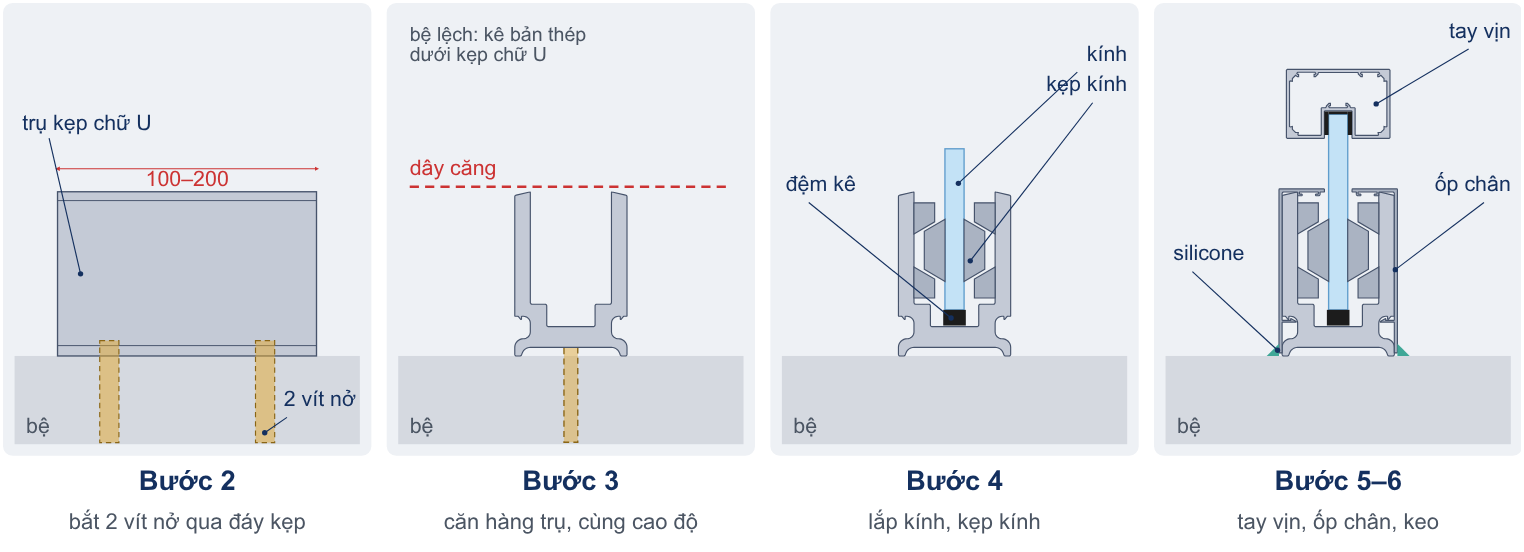

Trụ kẹp nhôm chữ U đặt thẳng lên bệ bê tông chịu lực, mỗi trụ bắt 2 vít nở qua đáy kẹp xuống bê tông. Không neo vào lớp gạch lát rỗng hay lớp vữa cán. Chỗ bệ lệch kê bản thép dưới kẹp chữ U, không kê bằng vật liệu mềm.
Trụ kẹp chân kính đặt cách nhau bao xa?
Khoảng 500–600 mm, theo bản vẽ. Trụ kẹp là đoạn nhôm chữ U dài 100–200 mm, nằm sau tấm ốp che chân cao 95 mm.
Lan can kính bị rung lắc thì phải làm gì?
Ngừng sử dụng khu vực đó, rào chắn tạm và gọi hotline Việt Úc Window 0908.32.66.08 – 0965.89.87.80. Nguyên nhân thường gặp là vít nở chưa đủ lực, kẹp kính chưa siết hoặc thiếu ron, nêm; việc siết lại do kỹ thuật thực hiện, chủ nhà không tự tháo tấm ốp hay tay vịn.
Có được treo chậu cây, giàn phơi lên tay vịn lan can kính không?
Không nên. Treo chậu cây, giàn phơi, bảng hiệu hoặc buộc dây, võng vào lan can là sử dụng sai công năng và nằm ngoài phạm vi bảo hành.
