Đây là quy trình lắp đặt chuẩn của Việt Úc Window cho lan can kính cường lực tay vịn nhôm (lan can nhôm kính) kiểu kính kẹp chân: vạch tuyến, neo bản mã vào sàn bê tông, căn hàng trụ kẹp, lắp kính, chụp tay vịn nhôm lên đầu kính, lắp tấm ốp che chân và bơm keo. Hướng dẫn dùng cho lan can ban công, lô gia, cầu thang và sân thượng.
- Áp dụng cho Lan can kính tự đứng cho ban công, lô gia, cầu thang, sân thượng
- Kính Cường lực 12 mm hoặc kính an toàn nhiều lớp 11,52 mm, liền tấm
- Chiều cao Nhà thấp tầng 1.100 mm; nhà chung cư 1.400 mm
- Trụ kẹp chân kính Trụ nhôm dài 100–200 mm, cách nhau 500–600 mm
- Neo Bản mã và bu lông nở vào sàn bê tông chịu lực
- Số bước lắp 6 bước, kèm bảng nghiệm thu

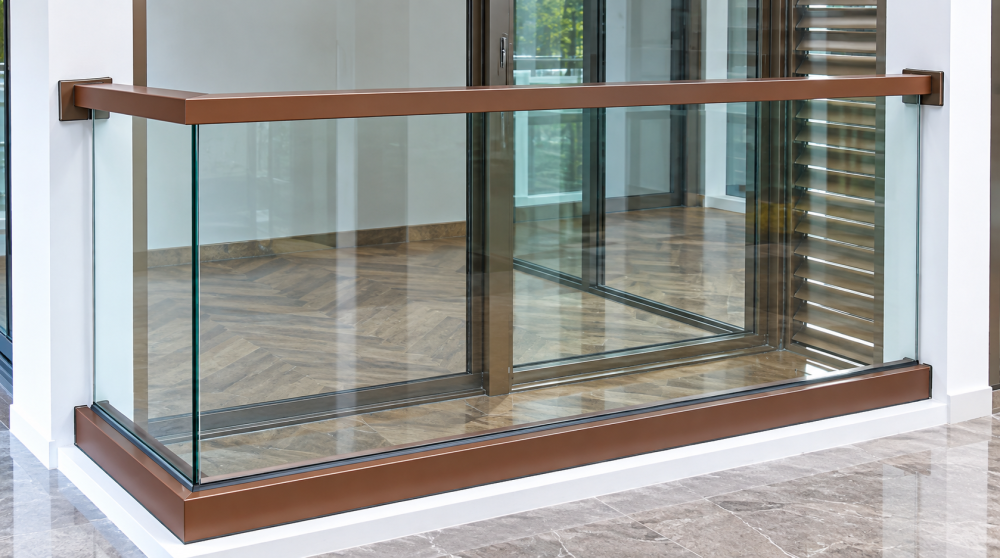

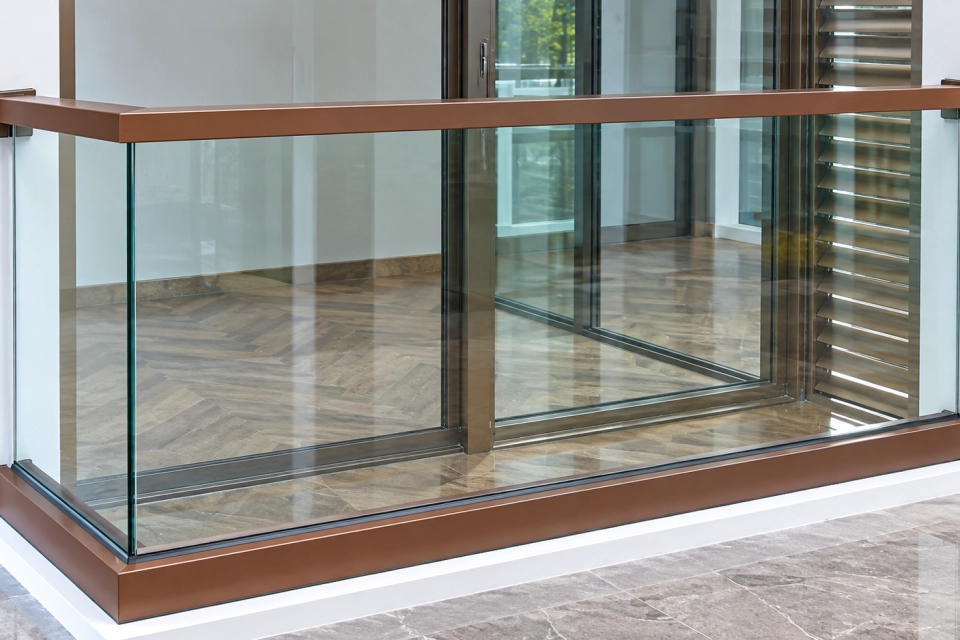

Cấu tạo lan can kính cường lực tay vịn nhôm

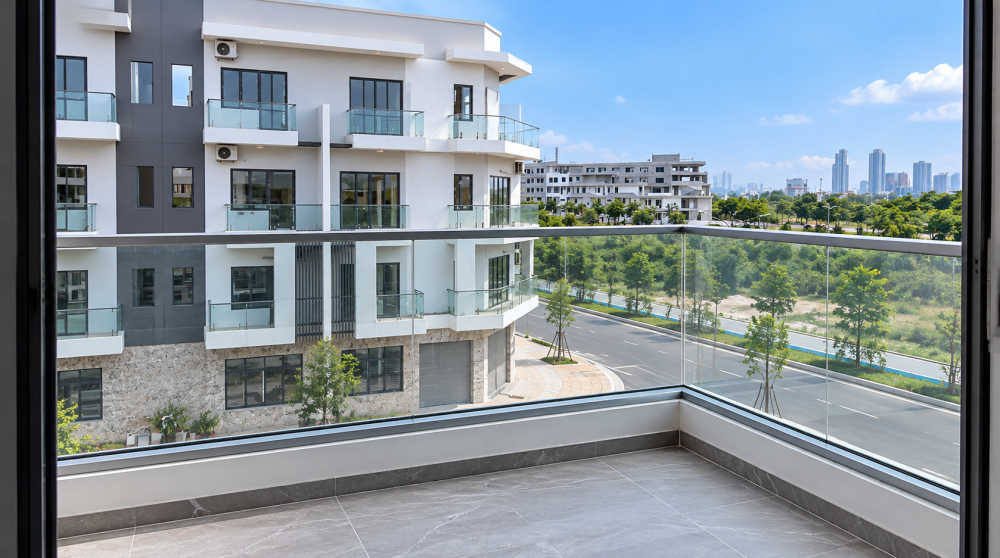

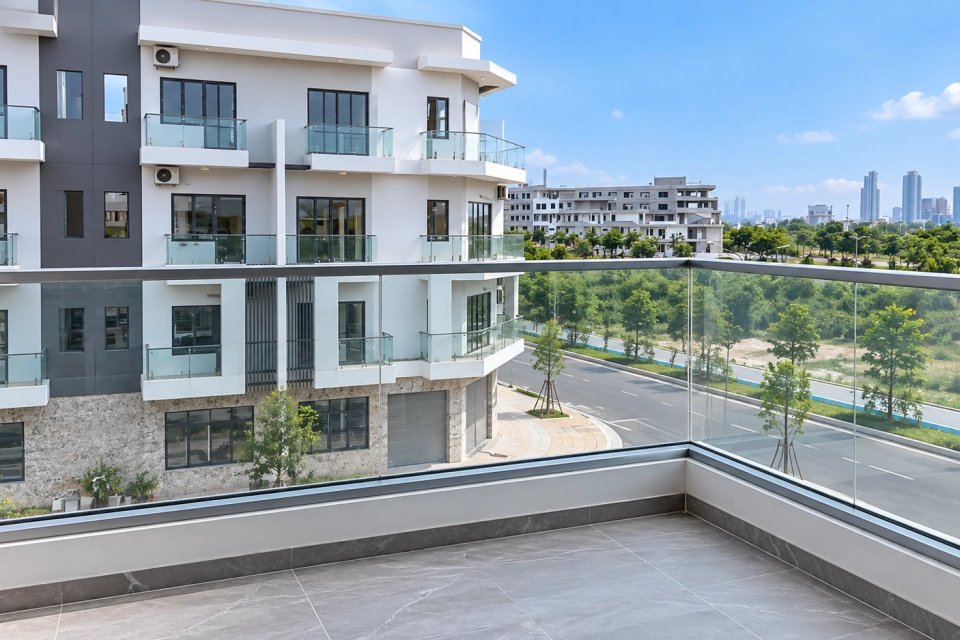

Lan can kính tự đứng cho ban công, lô gia, cầu thang, sân thượng. Tấm kính là phần chịu lực chính. Chân kính được kẹp trong các trụ nhôm ngắn neo xuống sàn bê tông bằng bản mã và bu lông nở; sau khi lắp kính, tấm ốp che kín phần chân ở cả hai mặt; phía trên có tay vịn nhôm chụp lên đầu kính.
- Tay vịn nhôm chụp lên đầu kính
- Kính cường lực 12 mm hoặc kính an toàn 11,52 mm, liền tấm
- Trụ nhôm kẹp chân kính, cách nhau 500–600 mm, nằm sau tấm ốp
- Tấm ốp che chân, lắp sau khi đã lắp và căn kính
| Hạng mục | Quy định |
|---|---|
| Chiều cao lan can | Nhà thấp tầng: 1.100 mm, tính từ mặt sàn hoàn thiện đến mặt trên tay vịn. Nhà chung cư: 1.400 mm, theo QCVN 04:2021/BXD (Quy chuẩn kỹ thuật quốc gia về nhà chung cư), mục 2.2.12. Chiều cao của từng công trình ghi trên bản vẽ được duyệt. |
| Kính | Kính cường lực 12 mm hoặc kính an toàn nhiều lớp 11,52 mm, theo đơn hàng. Kính đã mài cạnh và tôi tại nhà máy; không cắt, khoan, mài lại tại công trình. |
| Neo | Chỉ neo bản mã vào sàn bê tông chịu lực. Không neo vào lớp gạch lát rỗng hay lớp vữa cán. |
Các thanh nhôm chính của lan can kính
Trụ kẹp là đoạn nhôm chữ U cắt dài 100–200 mm tùy trường hợp; tấm ốp chân cao 95 mm.
Vật tư và dụng cụ lắp lan can kính
| Vật tư của một đoạn lan can | Ghi chú |
|---|---|
| Hệ lan can | |
| Trụ nhôm kẹp kính (đoạn nhôm chữ U dài 100–200 mm) | Số lượng theo chiều dài lan can |
| Bản mã chân trụ, bu lông nở neo bản mã | Cỡ theo bản vẽ |
| Đệm kê kính, ron và nêm chèn kính | Kính không chạm nhôm |
| Kính cường lực hoặc kính an toàn, có tem | Theo đơn hàng |
| Tay vịn chụp đầu kính, ron lòng tay vịn, ke nối tay vịn | |
| Tấm ốp che chân, hai mặt | Lắp sau cùng |
| Vật tư lắp đặt | |
| Keo silicone trung tính; bản kê thép cho chỗ sàn lệch | |
Đối chiếu vật tư khi nhận hàng
- Đủ số lượng theo phiếu xuất kho; chiều dài tay vịn, tấm ốp đúng với từng đoạn lan can trên bản vẽ.
- Kính đúng loại, đúng độ dày, đúng kích thước; có tem kính; cạnh kính không mẻ, không nứt. Kính mẻ cạnh thì không lắp.
- Nhôm còn màng bảo vệ, không móp, không trầy sơn. Thiếu hoặc sai: báo ngay cho Việt Úc Window trước khi lắp.
Điều kiện cần kiểm tra trước khi lắp lan can
Điểm dừng: gặp một trong các trường hợp sau thì chưa lắp, báo giám sát Việt Úc Window
- Sàn, mép ban công chưa hoàn thiện, chưa phẳng hoặc chưa đủ cứng; vị trí neo rơi vào lớp gạch lát rỗng, lớp vữa cán hoặc sát mép bê tông dễ vỡ.
- Chưa có bản vẽ được duyệt ghi rõ chiều cao lan can, vị trí trụ kẹp và cỡ bu lông.
- Kính sai loại, không có tem, mẻ cạnh hoặc nứt.
- Chưa có dây an toàn và rào chắn tạm ở mép sàn; trời mưa hoặc gió mạnh khi làm việc ở mép sàn.
Lưu ý chung khi thi công
- An toàn: thi công ở mép sàn phải có dây an toàn và rào chắn tạm. Kính chưa siết kẹp và chưa có tay vịn thì không được tì vào.
- Kính cường lực không cắt, khoan, mài lại tại công trình. Tránh va vật cứng vào cạnh kính.
- Vận chuyển, lưu kho: kính ở tư thế đứng, kê trên gỗ ván hoặc vật liệu mềm, không đặt trực tiếp xuống nền; đeo găng tay và dùng giác hút khi nâng kính.
- Không lắp tấm ốp trước khi kính đã căn chỉnh và siết kẹp xong.
- Luôn ưu tiên bản vẽ thi công và bản vẽ sản xuất của từng công trình.
6 bước lắp đặt lan can kính cường lực
Bước 1: Kiểm tra mặt bằng và vạch tuyến
- Kiểm tra sàn, mép ban công đã hoàn thiện, phẳng, đủ cứng. Xác định vùng bê tông chịu lực để neo.
- Căng dây, vạch tuyến tim kính suốt chiều dài lan can theo bản vẽ.
Bước 2: Định vị trụ kẹp và neo bản mã
- Chia vị trí trụ kẹp dọc tuyến, cách nhau khoảng 500–600 mm, theo bản vẽ.
- Đặt bản mã đúng tuyến, lấy dấu 4 lỗ, khoan bê tông, thổi sạch bụi trong lỗ.
- Đóng bu lông nở, siết đều 4 con; không siết lệch làm vênh bản mã.
Bước 3: Căn chỉnh hàng trụ
- Tất cả trụ phải thẳng hàng theo dây và cùng cao độ: rãnh kẹp của các trụ tạo thành một đường thẳng, kính đặt vào không bị vặn.
- Kiểm tra bằng thước thủy hoặc máy laser. Chỗ sàn lệch dùng bản kê thép dưới bản mã, không kê bằng vật liệu mềm.
Bước 4: Lắp kính vào trụ kẹp
- Kiểm tra tem kính, loại kính, kích thước và cạnh kính. Hai người nâng kính bằng giác hút, đeo găng tay.
- Đặt kính lên đệm kê trong rãnh kẹp, chèn ron hoặc nêm đều hai mặt. Kính không chạm trực tiếp vào nhôm.
- Chỉnh kính thẳng đứng rồi mới siết kẹp.
- Khe giữa hai tấm kính và khe ở đầu kính: theo bản vẽ.
Bước 5: Lắp tay vịn chụp đầu kính
- Lót ron trong lòng tay vịn, chụp tay vịn lên đầu kính, gõ nhẹ bằng búa cao su cho ăn đều suốt chiều dài.
- Nối các đoạn tay vịn bằng ke trong lòng thanh; mối nối khít, không sắc cạnh. Tay vịn thẳng, không gợn sóng.
Bước 6: Lắp tấm ốp che chân, bơm keo và bàn giao
- Sau khi kính đã căn chỉnh và siết xong, lắp tấm ốp hai mặt che kín trụ kẹp và bản mã.
- Bơm silicone chân tấm ốp với sàn và các mối nối theo phần bơm keo silicone.
- Vệ sinh, kiểm tra theo bảng nghiệm thu. Hướng dẫn chủ nhà cách sử dụng và bảo dưỡng.
Bơm keo silicone chân lan can
- Làm sạch bụi, vữa, dầu trên tấm ốp và mặt sàn; bề mặt phải khô.
- Dán băng keo giấy hai bên mép nếu cần đường keo sắc nét.
- Bơm liên tục một đường dọc chân tấm ốp, không ngắt quãng ở góc; đường keo phải rộng hơn khe.
- Miết keo cho bám cả hai mặt, bóc băng keo trước khi keo khô mặt.
- Không cho nước, bụi tác động trong 24 giờ.
Nghiệm thu lan can kính
| Hạng mục kiểm tra | Cách kiểm |
|---|---|
| Ngoại quan | |
| Bề mặt sơn tay vịn, tấm ốp không bong, trầy, móp | Mắt |
| Mối nối tay vịn khít, không sắc cạnh | Mắt, tay |
| Kính đúng loại theo đơn hàng, có tem, không mẻ cạnh | Mắt |
| Sai số lắp đặt | |
| Chiều cao lan can đúng bản vẽ được duyệt | Thước |
| Trụ kẹp đúng khoảng cách, thẳng hàng, cùng cao độ | Thước, dây |
| Kính thẳng đứng, lệch ≤ 1 mm/m | Thước thủy |
| Tay vịn thẳng, ăn đều suốt chiều dài | Dây căng |
| An toàn và hoàn thiện | |
| Bu lông nở siết đủ; kẹp kính siết đủ, có đủ ron, nêm hai mặt | Tay, cờ lê |
| Lan can không rung, không lắc khi tì mạnh vào tay vịn | Tay |
| Tấm ốp che kín toàn bộ trụ kẹp và bản mã | Mắt |
| Keo chân tấm ốp liên tục, không ngắt quãng | Mắt |
Hướng dẫn sử dụng lan can kính cho chủ nhà
Đội lắp đặt Việt Úc Window hướng dẫn trực tiếp khi bàn giao.
Nên
- Lau kính và tay vịn định kỳ để phát hiện sớm vết nứt, vết mẻ.
- Kiểm tra độ chắc 6 tháng một lần: tì tay vào tay vịn, nếu thấy rung lắc thì báo Việt Úc Window.
Không nên
- Để trẻ em leo trèo, đứng lên tay vịn hoặc tấm ốp chân.
- Treo chậu cây, giàn phơi, bảng hiệu lên tay vịn; buộc, neo dây, võng vào lan can.
- Va đập vật cứng vào cạnh kính: kính cường lực rất dễ vỡ khi bị đập vào cạnh.
- Tự tháo tấm ốp chân hoặc tay vịn.
Kính nứt, mẻ cạnh hoặc lan can rung lắc
Ngừng sử dụng khu vực đó, rào chắn tạm và gọi ngay hotline Việt Úc Window 0908 326 608.
Bảo dưỡng và vệ sinh lan can kính
- Kính: lau bằng khăn mềm với nước sạch hoặc nước rửa kính trung tính.
- Nhôm: lau bằng nước và xà phòng nhẹ 3–6 tháng một lần; gần biển 1–2 tháng một lần. Không dùng dung môi, chất tẩy mài mòn.
- Bu lông và kẹp kính: kỹ thuật Việt Úc Window tháo tấm ốp, kiểm tra và siết lại 12 tháng một lần.
- Ron chèn kính, ron tay vịn: thay khi mòn, chai cứng hoặc bong.
- Keo silicone chân tấm ốp: kiểm tra 12 tháng một lần, bơm lại khi nứt hoặc bong.
Xử lý sự cố lan can kính thường gặp
| Hiện tượng | Nguyên nhân thường gặp | Cách xử lý |
|---|---|---|
| Lan can rung, lắc khi tì tay | Bu lông nở chưa đủ lực; kẹp kính chưa siết; thiếu ron, nêm | Siết lại bu lông và kẹp; chèn đủ ron, nêm hai mặt |
| Kính nghiêng, tay vịn gợn sóng | Hàng trụ không thẳng hoặc không cùng cao độ | Tháo tay vịn, căn lại trụ và kính theo dây rồi lắp lại |
| Kính nứt chân | Kính kê trực tiếp lên nhôm hoặc bị ép cứng | Thay kính, lắp lại có đệm kê và ron |
| Tấm ốp hở, cong | Tấm ốp lắp trước khi căn kính xong; keo đứt | Lắp lại tấm ốp, bơm lại keo liên tục |
| Nước đọng chân lan can | Keo chân tấm ốp hở | Cạo sạch, bơm lại silicone |
Lưu ý
Các việc trên do kỹ thuật Việt Úc Window thực hiện. Chủ nhà không tự tháo tấm ốp, tay vịn hay kẹp kính.
Chính sách bảo hành lan can kính Việt Úc Window
Lan can được bảo hành như cửa.
| Hạng mục | Thời hạn bảo hành |
|---|---|
| Phụ kiện | Bảo hành chính hãng, lên đến 10 năm |
| Ron EPDM: lỗi vật liệu (nứt, chai cứng, co ngót bất thường) | 10 năm |
| Sơn tĩnh điện | 10–30 năm theo hãng sơn |
| Kỹ thuật lắp đặt (do đội Việt Úc Window thực hiện) | Theo hợp đồng |
Thời hạn tính từ ngày bàn giao, áp dụng theo hợp đồng từng công trình. Hỗ trợ hậu mãi: khu vực TP.HCM cũ trong vòng 24 giờ; tỉnh xa 24–48 giờ.
Thuộc phạm vi bảo hành
- Lỗi vật liệu hoặc lỗi sản xuất tại xưởng Việt Úc Window.
- Nhôm biến dạng không do tác động bên ngoài.
- Lớp sơn bong tróc, phai màu bất thường theo điều kiện của hãng sơn.
- Lắp đặt không đúng quy trình do đội thi công Việt Úc Window thực hiện.
Ngoài phạm vi bảo hành
- Thiên tai, hỏa hoạn, va đập, tác động ngoại lực mạnh.
- Sử dụng sai công năng: leo trèo, treo vật nặng, buộc neo vào lan can.
- Tự ý tháo lắp, sửa chữa, thay đổi kết cấu.
- Hư hỏng do hóa chất, vữa, chất tẩy rửa, môi trường ăn mòn không được thông báo trước.
- Lỗi phát sinh do lắp đặt không theo hướng dẫn này, khi việc lắp đặt không do đội Việt Úc Window thực hiện.
Câu hỏi thường gặp về lắp đặt lan can kính
Lan can kính ban công cao bao nhiêu là đúng quy định?
Việt Úc Window lắp lan can cao 1.100 mm cho nhà thấp tầng, tính từ mặt sàn hoàn thiện đến mặt trên tay vịn, và 1.400 mm cho nhà chung cư theo QCVN 04:2021/BXD mục 2.2.12. Chiều cao của từng công trình ghi trên bản vẽ được duyệt.
Lan can kính dùng kính dày bao nhiêu?
Kính cường lực 12 mm hoặc kính an toàn nhiều lớp 11,52 mm, liền tấm, theo đơn hàng. Kính đã mài cạnh và tôi tại nhà máy nên không cắt, khoan, mài lại tại công trình.
Chân lan can kính được neo vào đâu?
Chỉ neo bản mã bằng bu lông nở vào sàn bê tông chịu lực. Không neo vào lớp gạch lát rỗng hay lớp vữa cán.
Trụ kẹp chân kính đặt cách nhau bao xa?
Khoảng 500–600 mm, theo bản vẽ. Trụ kẹp là đoạn nhôm chữ U dài 100–200 mm, nằm sau tấm ốp che chân cao 95 mm.
Lan can kính bị rung lắc thì phải làm gì?
Ngừng sử dụng khu vực đó, rào chắn tạm và gọi hotline Việt Úc Window 0908 326 608. Nguyên nhân thường gặp là bu lông nở chưa đủ lực, kẹp kính chưa siết hoặc thiếu ron, nêm; việc siết lại do kỹ thuật thực hiện, chủ nhà không tự tháo tấm ốp hay tay vịn.
Có được treo chậu cây, giàn phơi lên tay vịn lan can kính không?
Không nên. Treo chậu cây, giàn phơi, bảng hiệu hoặc buộc dây, võng vào lan can là sử dụng sai công năng và nằm ngoài phạm vi bảo hành.
Cần Việt Úc Window khảo sát, lắp đặt hoặc bảo hành?
Đội kỹ thuật Việt Úc Window nhận khảo sát, sản xuất và lắp đặt lan can kính cường lực cho ban công, lô gia, cầu thang, sân thượng, đồng thời kiểm tra ngay khi lan can rung lắc hoặc kính nứt, mẻ cạnh.
