Bên trong xưởng Việt Úc Window: từ máy CNC Alcor II C tự động đến dây chuyền gia công hoàn chỉnh

Mỗi bộ cửa nhôm kính Việt Úc Window đều đi qua một dây chuyền gồm 3 cấp thiết bị: trung tâm gia công CNC tự động ALCOR II C, nhóm máy CNC bán tự động và các máy chuyên dụng do thợ lành nghề vận hành. Sự kết hợp này giúp chúng tôi vừa đạt độ chính xác cao, vừa linh hoạt với mọi thiết kế.

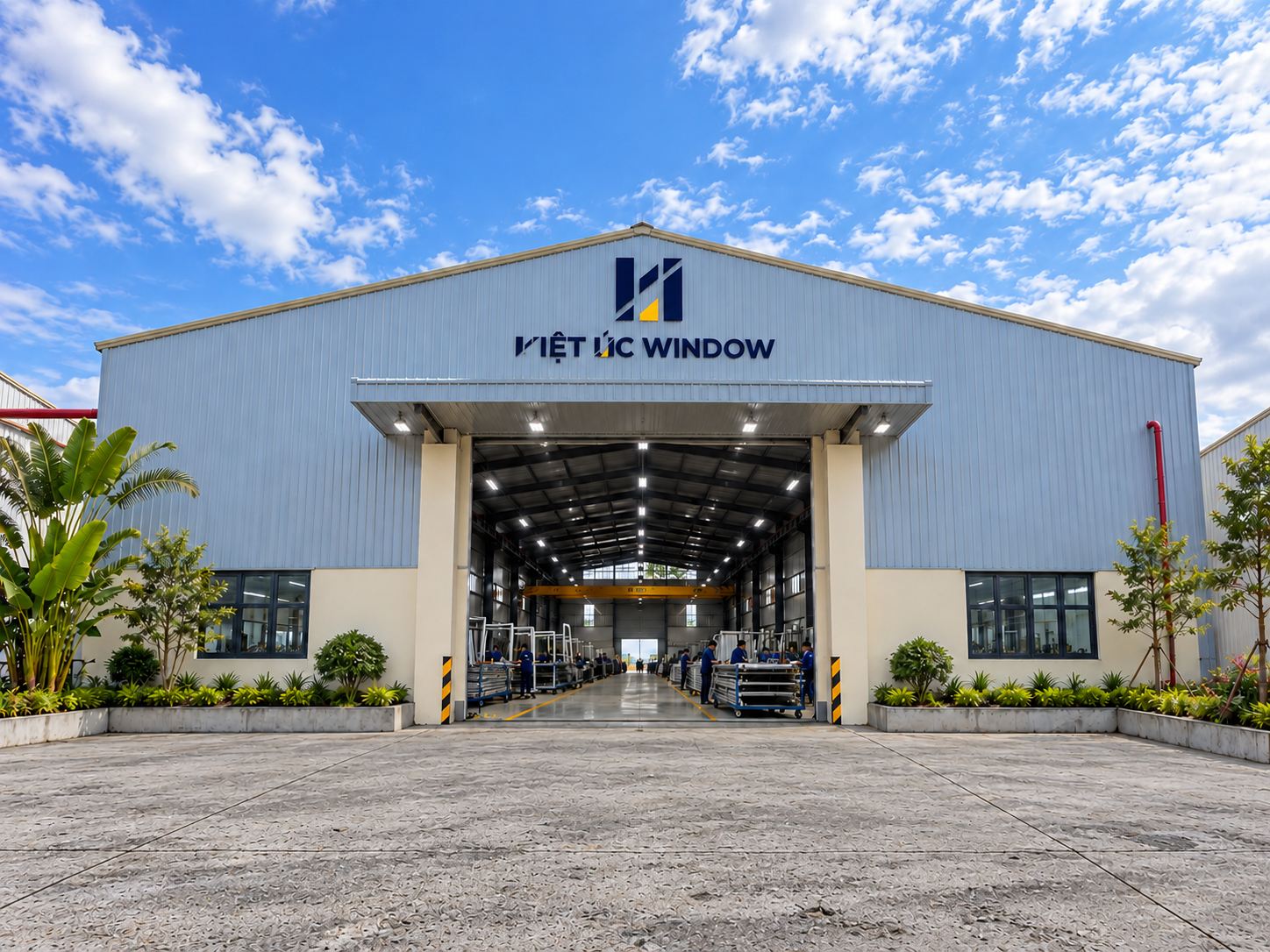

Nhà xưởng sản xuất cửa nhôm Việt Úc Window tại Tây Ninh

Nhà xưởng Việt Úc WindowKhông gian sản xuất rộng, quy chuẩn và an toàn

Thành lập năm 2014, sau hơn một thập kỷ hoạt động, Việt Úc Window đã đầu tư nhà xưởng sản xuất riêng tại Ấp Rừng Sến, Xã Đức Lập, Tây Ninh. Đây là nơi toàn bộ sản phẩm cửa đi, cửa sổ, vách kính, lan can… được gia công trước khi chuyển đến công trình.

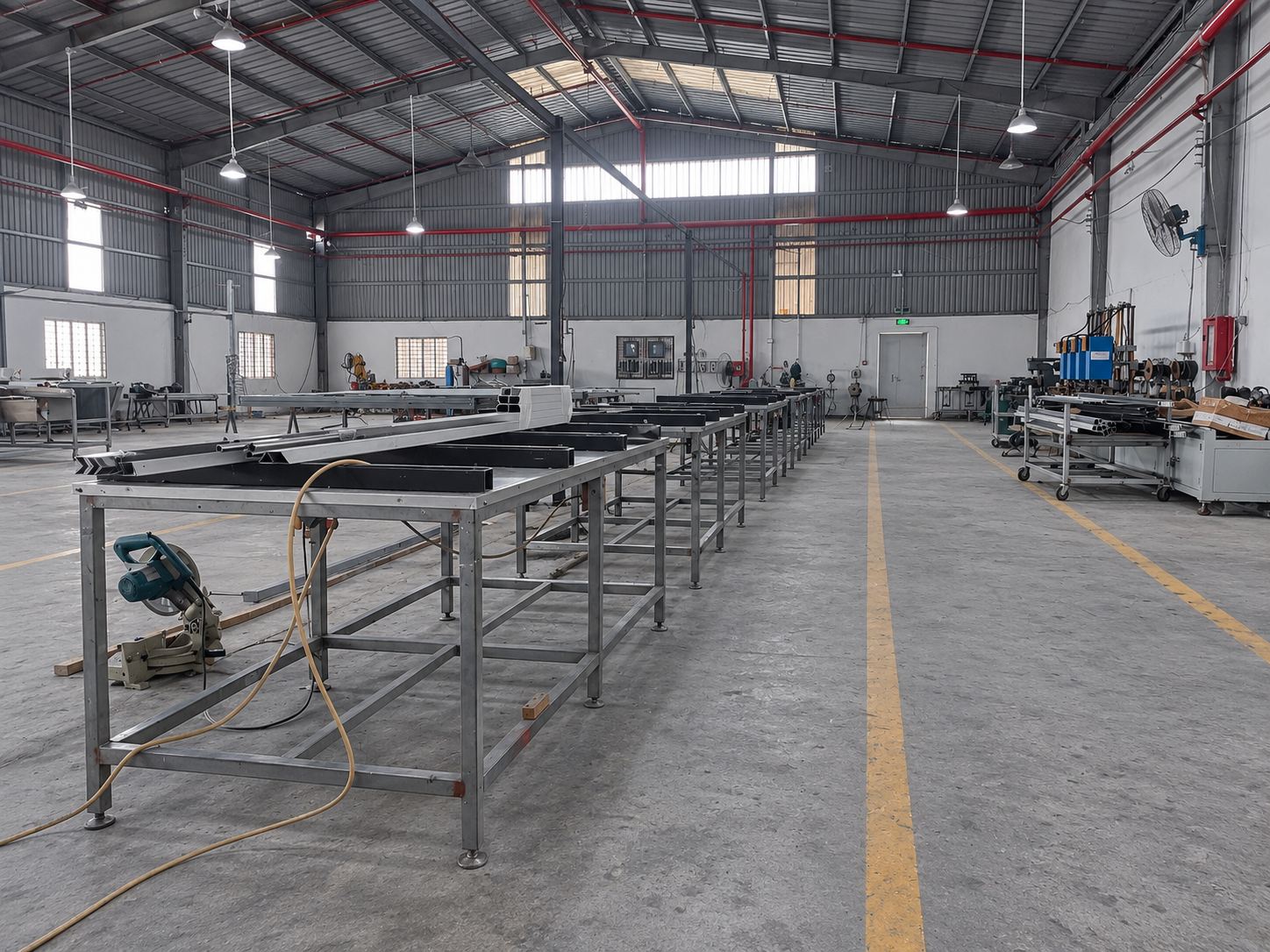

Xưởng có kết cấu khung thép khẩu độ lớn, mặt sàn rộng và thông thoáng, đủ chỗ bố trí dây chuyền máy dài, khu tập kết nhôm – kính và khu lắp ráp thành phẩm. Văn phòng điều hành đặt ngay trong xưởng, giúp bộ phận kỹ thuật theo sát từng đơn hàng.

Nội quy xưởng, quy định an toàn lao động và hệ thống phòng cháy chữa cháy được niêm yết và trang bị đầy đủ. Đây là nền tảng để mỗi công đoạn diễn ra đúng quy trình.

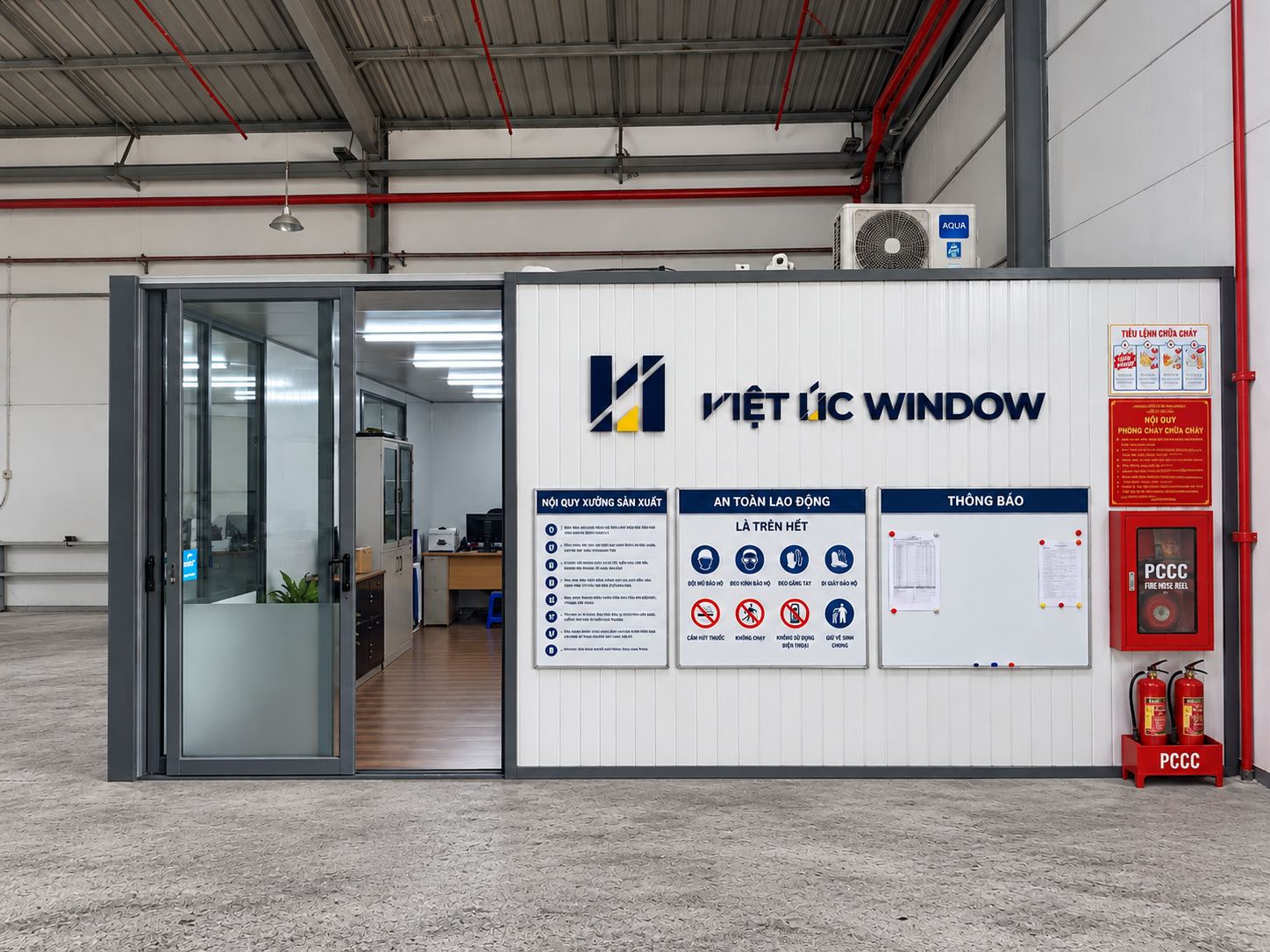

Văn phòng điều hành và bảng nội quy an toàn trong xưởng — Văn phòng xưởng, bảng nội quy sản xuất, an toàn lao động và PCCC

Máy tự động ALCOR II CTrung tâm gia công và cắt profile nhôm CNC 8 trục – OZ Machine, Thổ Nhĩ Kỳ

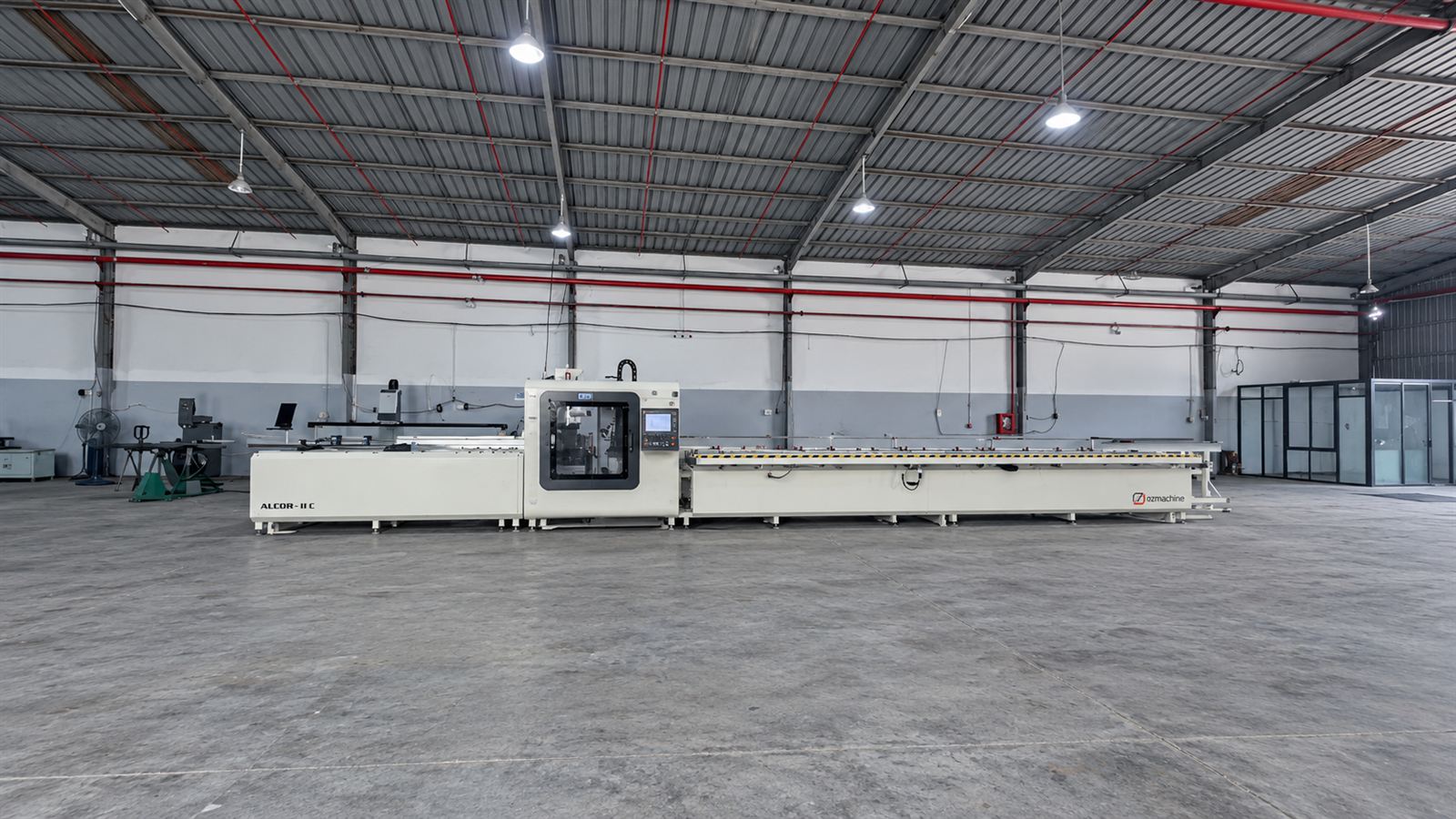

Máy CNC ALCOR II C tại xưởng Việt Úc Window — Toàn cảnh máy ALCOR II C tại xưởng Việt Úc Window

Trái tim của dây chuyền là ALCOR II C, trung tâm gia công và cắt profile nhôm CNC đa năng do OZ Machine (Özçelik Makine) sản xuất. Hãng có lịch sử từ năm 1980 và là một trong những thương hiệu hàng đầu của Thổ Nhĩ Kỳ về máy gia công nhôm.

Thay vì chuyển thanh nhôm qua nhiều máy riêng lẻ, ALCOR II C gom các công đoạn cắt, phay, đục rãnh, đột lỗ, đánh dấu và gia công rãnh thoát nước trên cả 4 mặt profile vào một thiết bị duy nhất. Toàn bộ quá trình được lập trình sẵn, máy tự định vị và gia công. Nhờ vậy sai số do thao tác thủ công gần như được loại bỏ, và các bộ cửa trong cùng một công trình có độ đồng đều cao.

8trục servo điều khiển CNC

7,5 mchiều dài thanh nhôm nạp tối đa

10thanh profile nạp cùng lúc

30°–150°dải góc cắt định vị tự động

Điểm nổi bật của công nghệ

Gia công đa góc, đa trục8 trục servo và 7 trục gia công phối hợp, cho đường cắt và gia công chính xác, đồng nhất ở mọi góc.

Lưỡi cắt 550 mm, động cơ 3 kWLưỡi cắt chính đường kính 550 mm với động cơ mạnh, cắt dứt khoát và sạch ngay cả với profile dày.

Robot kẹp phôi khí nénHệ servo và robot kẹp tự động định vị thanh nhôm ở góc 30°–150°, giữ chặt phôi trong suốt quá trình cắt.

Trục chính chính xác caoMỗi động cơ trục chính được thiết kế cho độ chính xác vượt trội. Máy có thể khoan, phay, taro ren, cắt trên nhiều mặt profile.

Nạp phôi liên tụcBăng tải cấp phôi nạp đến 10 thanh profile cùng lúc, mỗi thanh dài đến 7,5 m. Máy chạy liên tục, ít phải dừng để thay vật liệu.

Điều khiển PC công nghiệp 15"Màn hình cảm ứng HMI để nhập lệnh, lập trình đường cắt, giám sát vận hành. Hỗ trợ kết nối từ xa.

Cabin bảo vệ, bôi trơn tích hợpKhu gia công được bao kín trong cabin an toàn, kèm hệ thống bôi trơn tự động giúp máy bền và ổn định.

Xuất phôi nhanhBộ phận đầu ra đưa thanh nhôm đã gia công trực tiếp đến người vận hành, rút ngắn thời gian chờ giữa các công đoạn.

Quy trình vận hành khép kín

Lập trình theo bản vẽ trên PC công nghiệp
Nạp phôi tự động qua băng tải
Robot kẹp và định vị thanh nhôm
Gia công 4 mặt, cắt đúng góc
Xuất phôi thành phẩm

Hình ảnh chi tiết máy

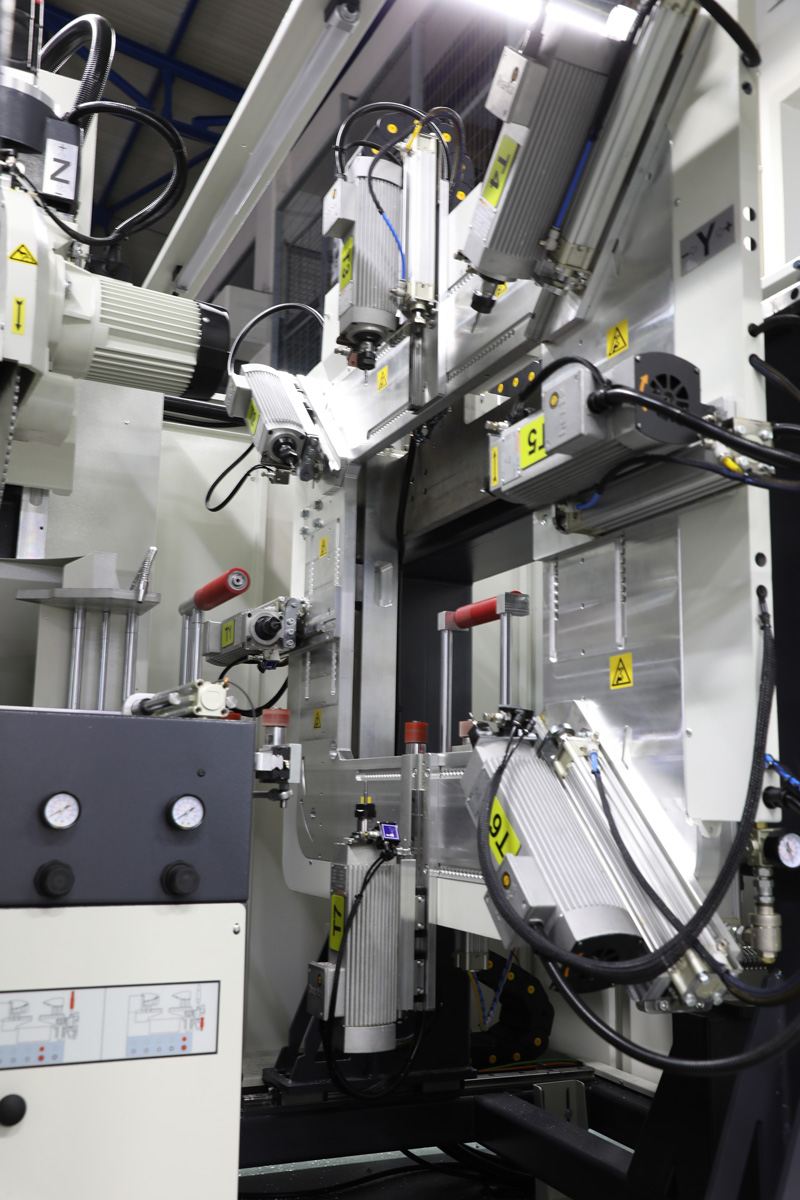

Cụm trục gia công đa đầu của ALCOR II C — Cụm gia công đa trục: khoan, phay, taro, cắt trên nhiều mặt

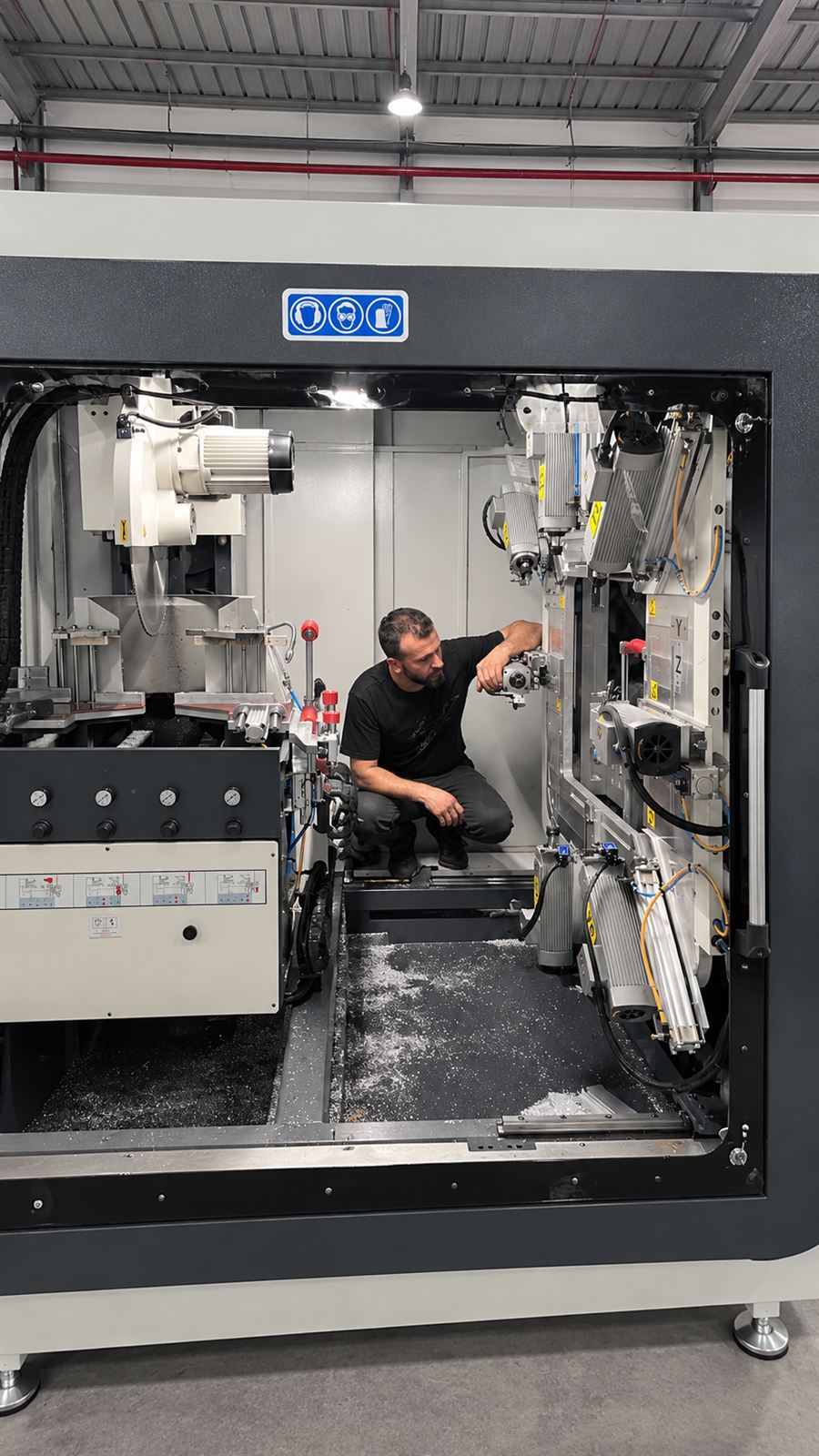

Kỹ thuật viên kiểm tra cụm gia công bên trong cabin — Kỹ thuật viên hiệu chỉnh cụm gia công bên trong cabin máy

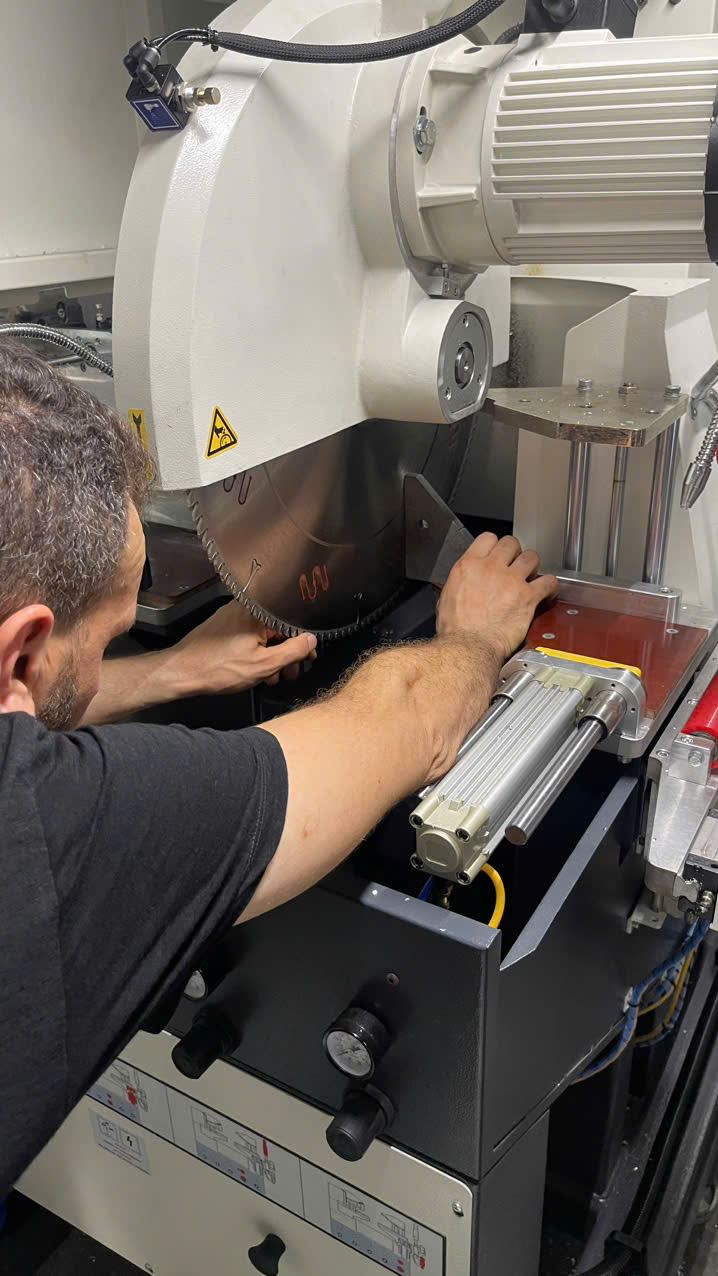

Cân chỉnh lưỡi cắt và hệ kẹp phôi khi lắp đặt máy

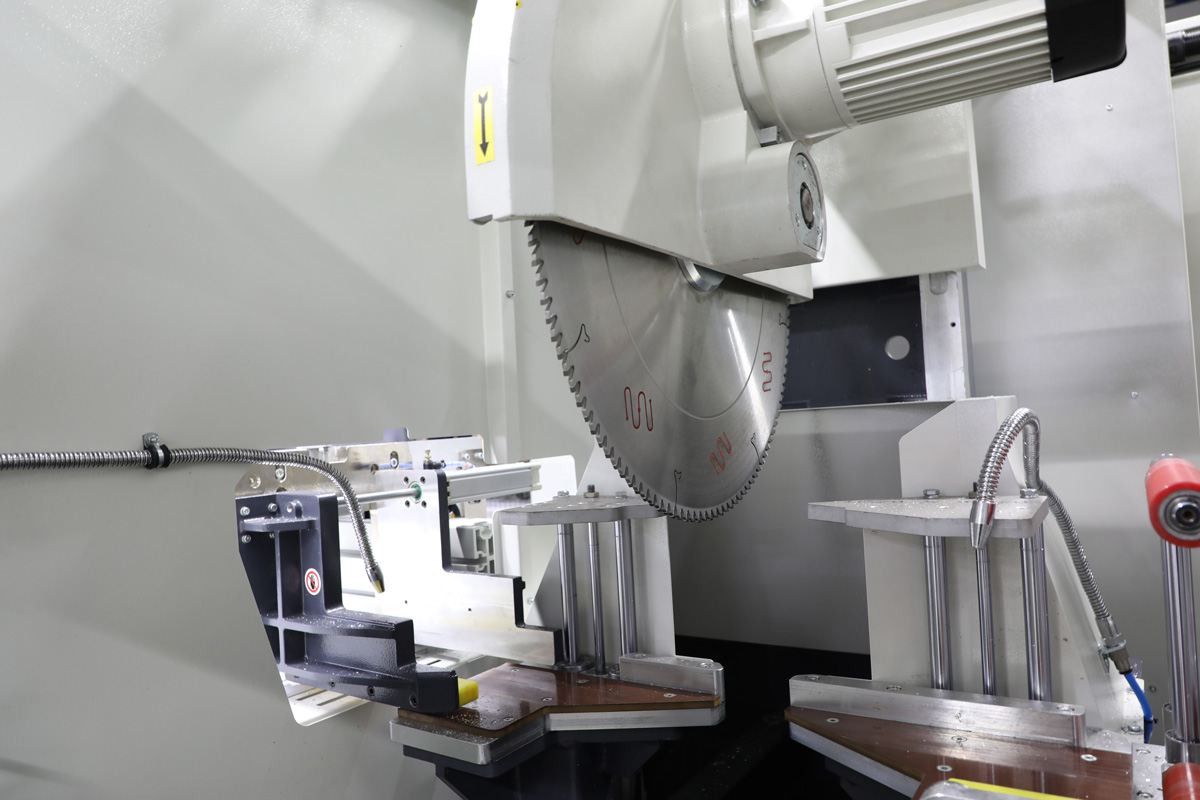

Lưỡi cắt chính 550 mm và hệ thống kẹp phôi khí nén — Lưỡi cắt chính 550 mm và hệ kẹp phôi khí nén

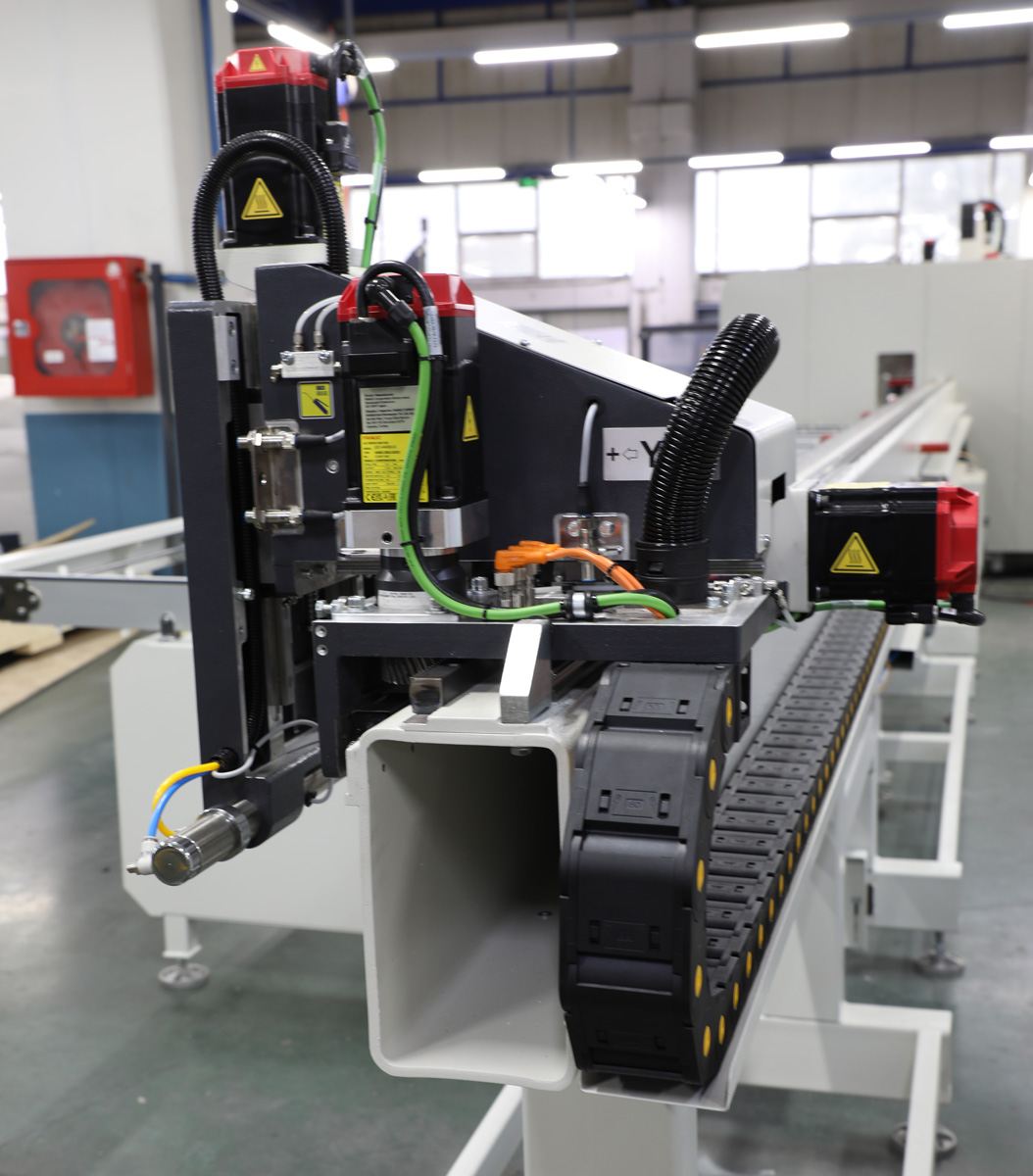

Động cơ servo và hệ truyền động băng tải

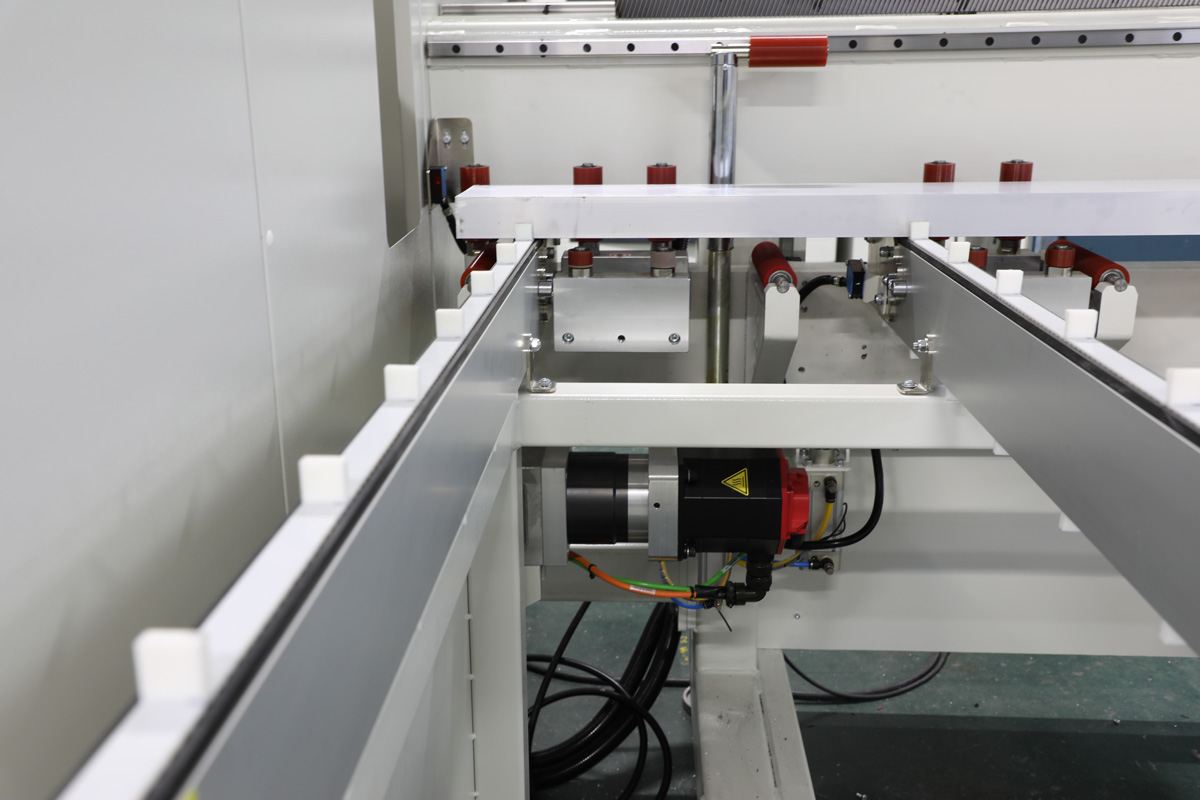

Hệ thống băng tải cấp phôi — Băng tải cấp phôi, dẫn hướng thanh nhôm vào máy

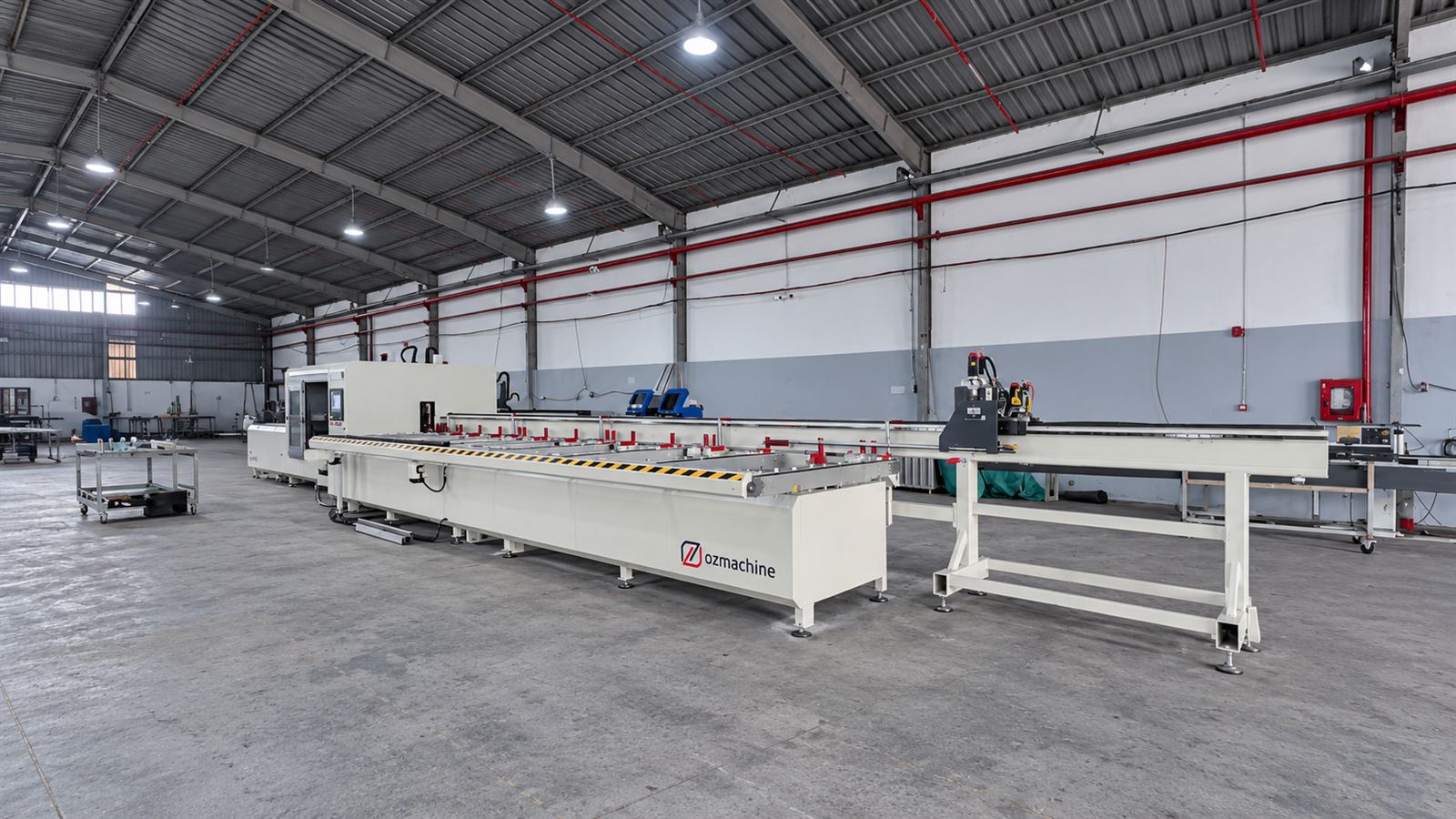

Dây chuyền ALCOR II C nhìn từ phía bàn cấp phôi — Bàn cấp phôi nhiều làn của ALCOR II C

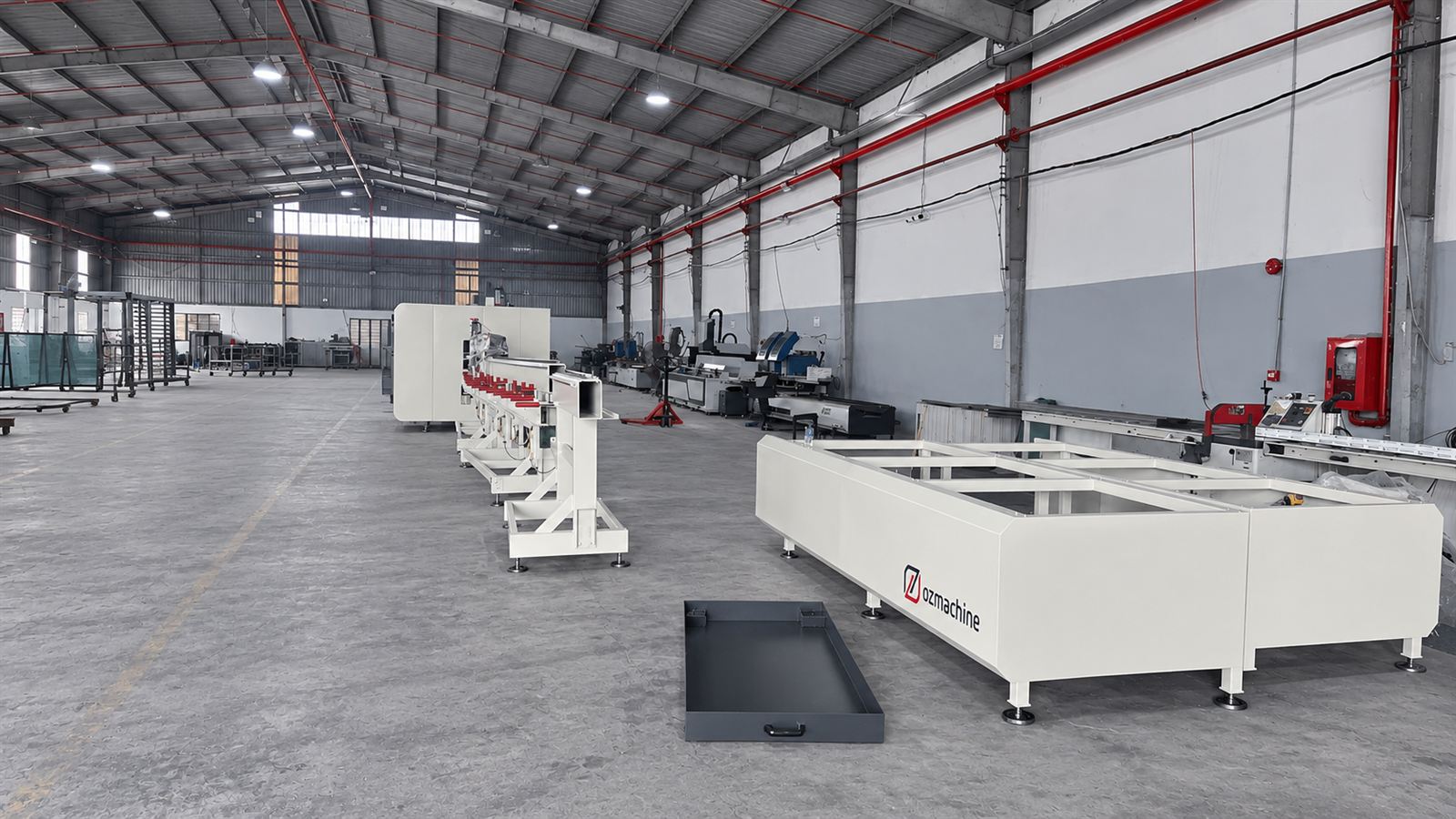

ALCOR II C trong tổng thể nhà xưởng Việt Úc Window — ALCOR II C trong tổng thể mặt bằng xưởng Việt Úc Window

Việc đầu tư ALCOR II C thể hiện cam kết của Việt Úc Window trong việc ứng dụng công nghệ hiện đại để nâng tầm chất lượng sản phẩm. Nhờ đó công ty có thể sản xuất các dòng cửa nhôm kính cao cấp với độ chính xác cao, rút ngắn tiến độ cho những công trình quy mô lớn.

Máy CNC bán tự độngGia công chính xác, linh hoạt cho từng chi tiết

Bên cạnh trung tâm gia công tự động, xưởng được trang bị nhóm máy CNC bán tự động. Người thợ đưa phôi và gá đặt, máy thực hiện các thao tác cắt, phay theo chương trình cài sẵn. Nhóm máy này đảm nhận các đơn hàng cần thay đổi nhanh, chi tiết đặc thù, hoặc chạy song song cùng ALCOR II C để tăng công suất.

Thổ Nhĩ Kỳ

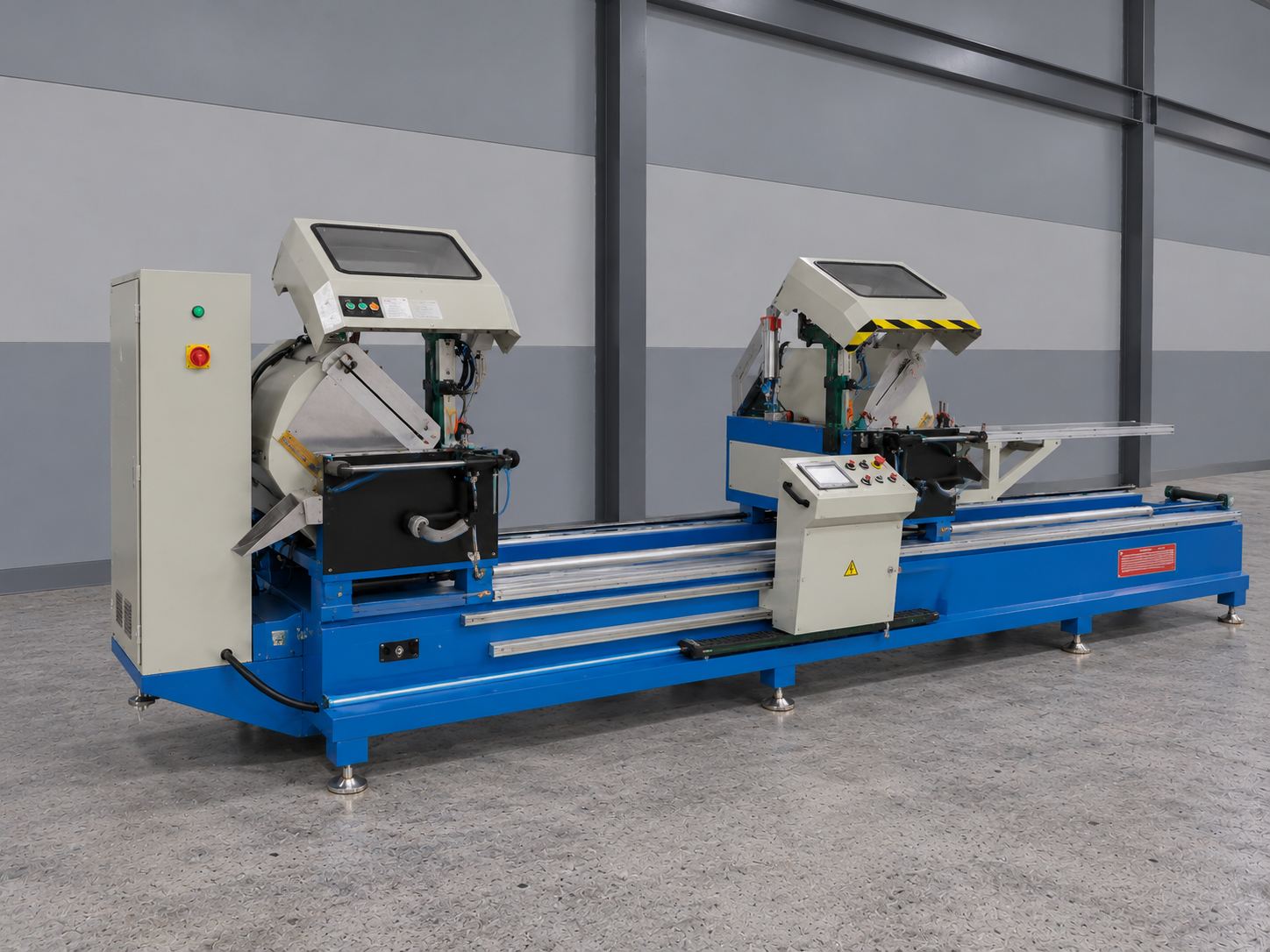

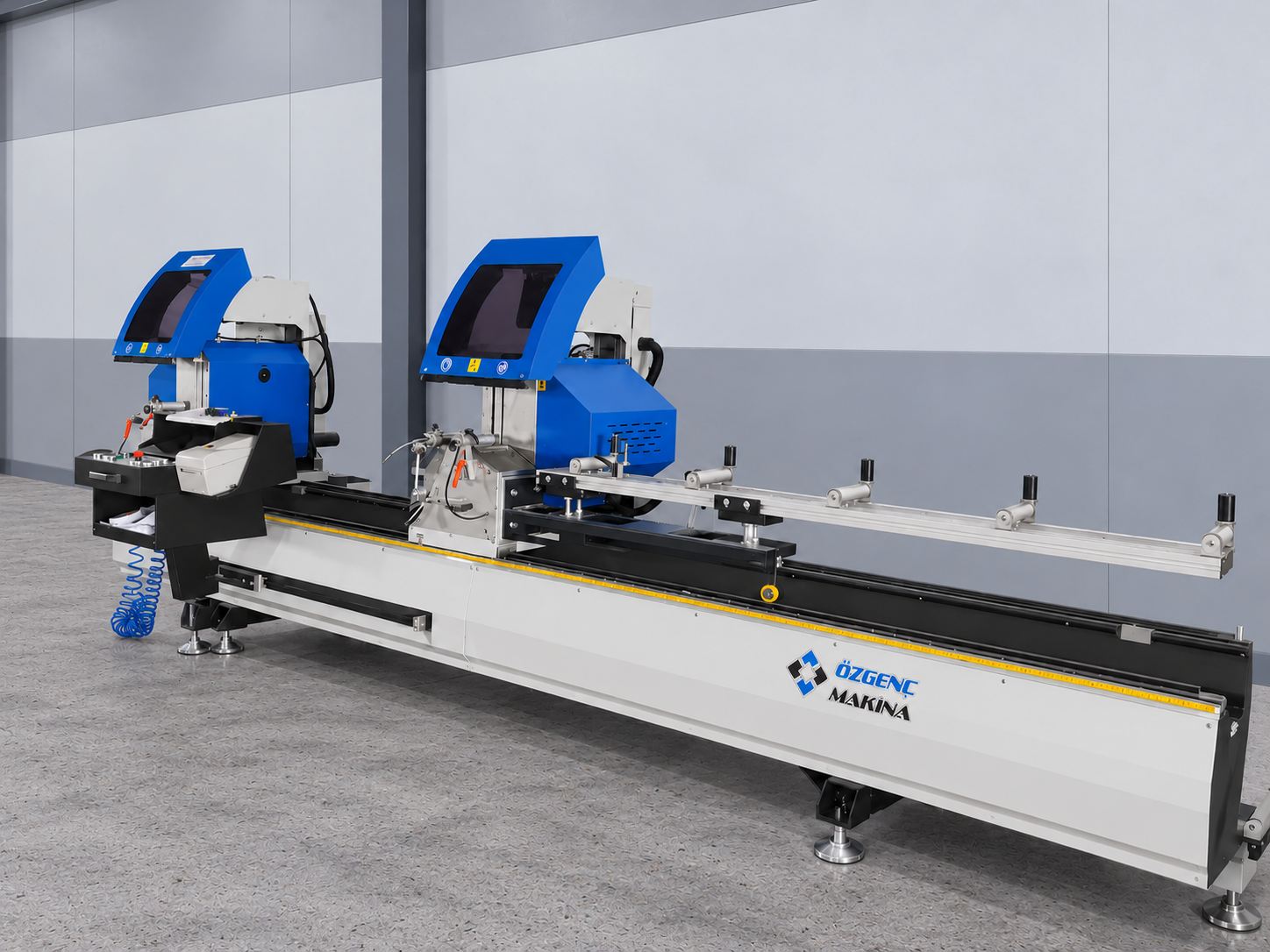

Máy cắt CNC Özgenç

Máy cắt nhôm 2 đầu điều khiển CNC, cắt đồng thời hai đầu thanh profile theo đúng kích thước và góc đã lập trình.

Phay CNC

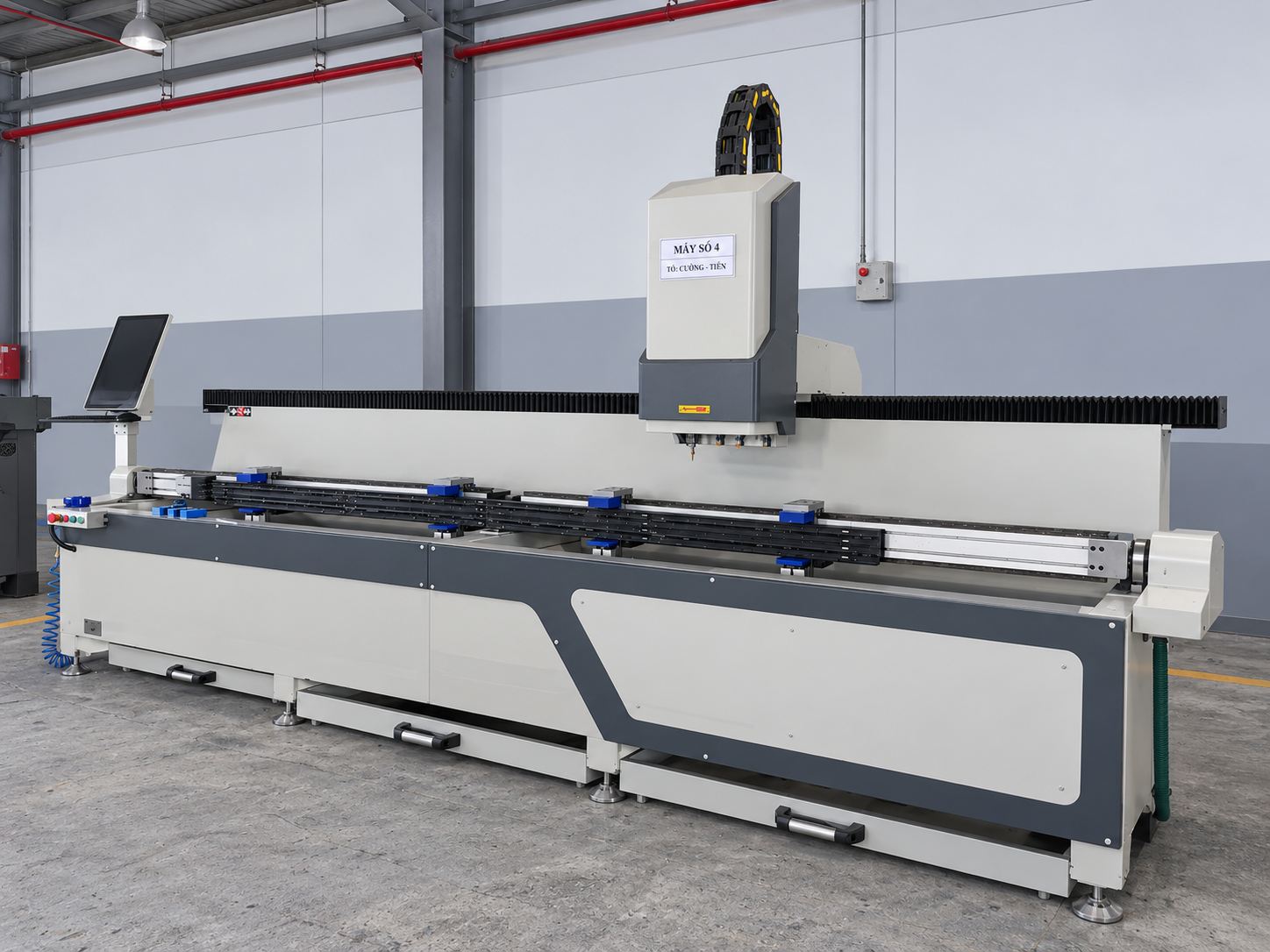

Máy phay CNC 2 đầu

Cụm đầu phay chạy dọc thanh nhôm trên bàn kẹp phôi khí nén, gia công lỗ khóa, rãnh, lỗ phụ kiện trên profile dài theo chương trình nhập từ màn hình cảm ứng.

Phay CNC

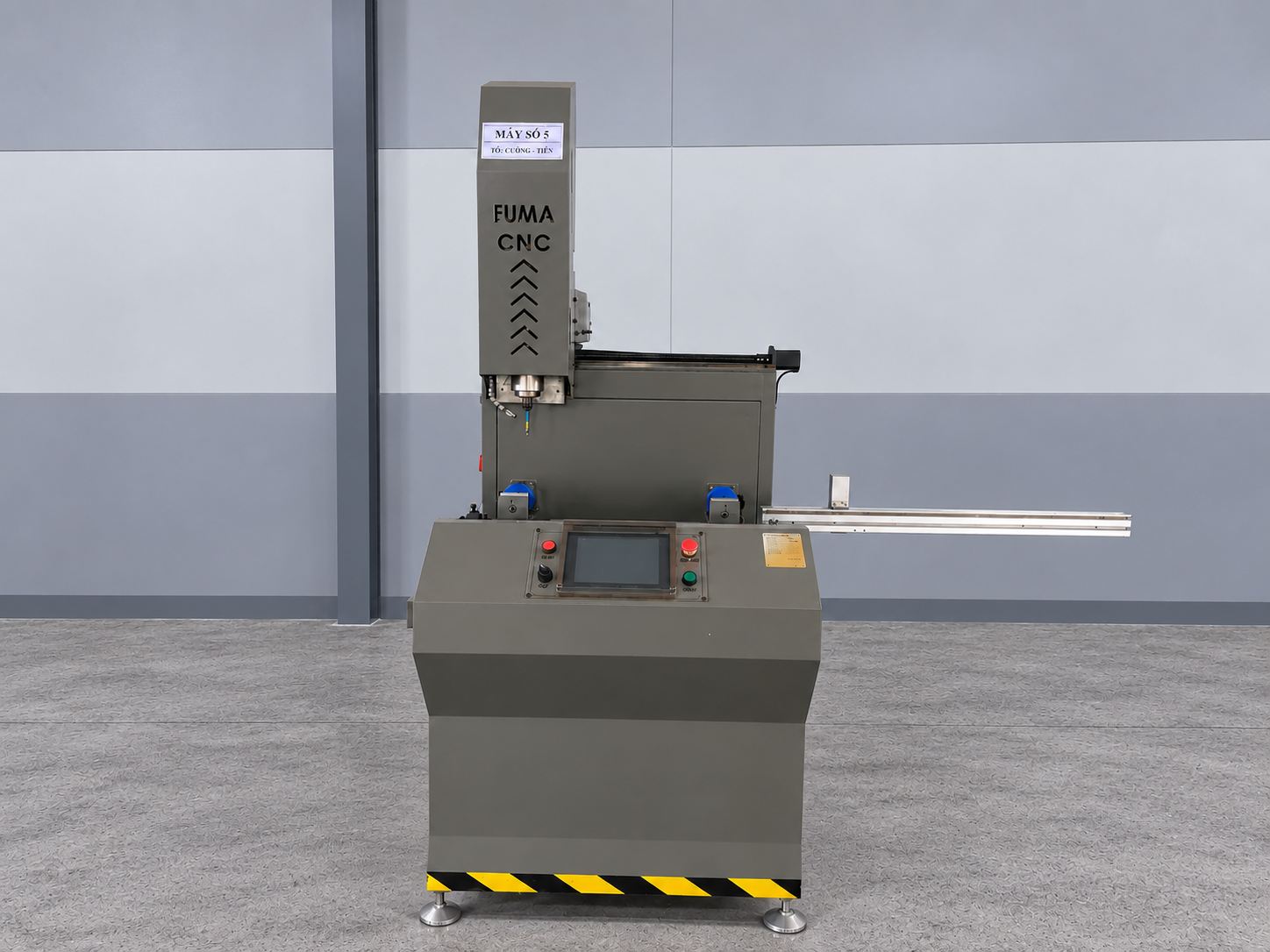

Máy phay CNC FUMA

Phay ổ khóa, rãnh tay nắm, lỗ bản lề… theo chương trình trên màn hình cảm ứng, cho mối gia công sắc nét.

Máy chuyên dụng vận hành thủ côngTay nghề thợ kết hợp thiết bị chuyên dụng

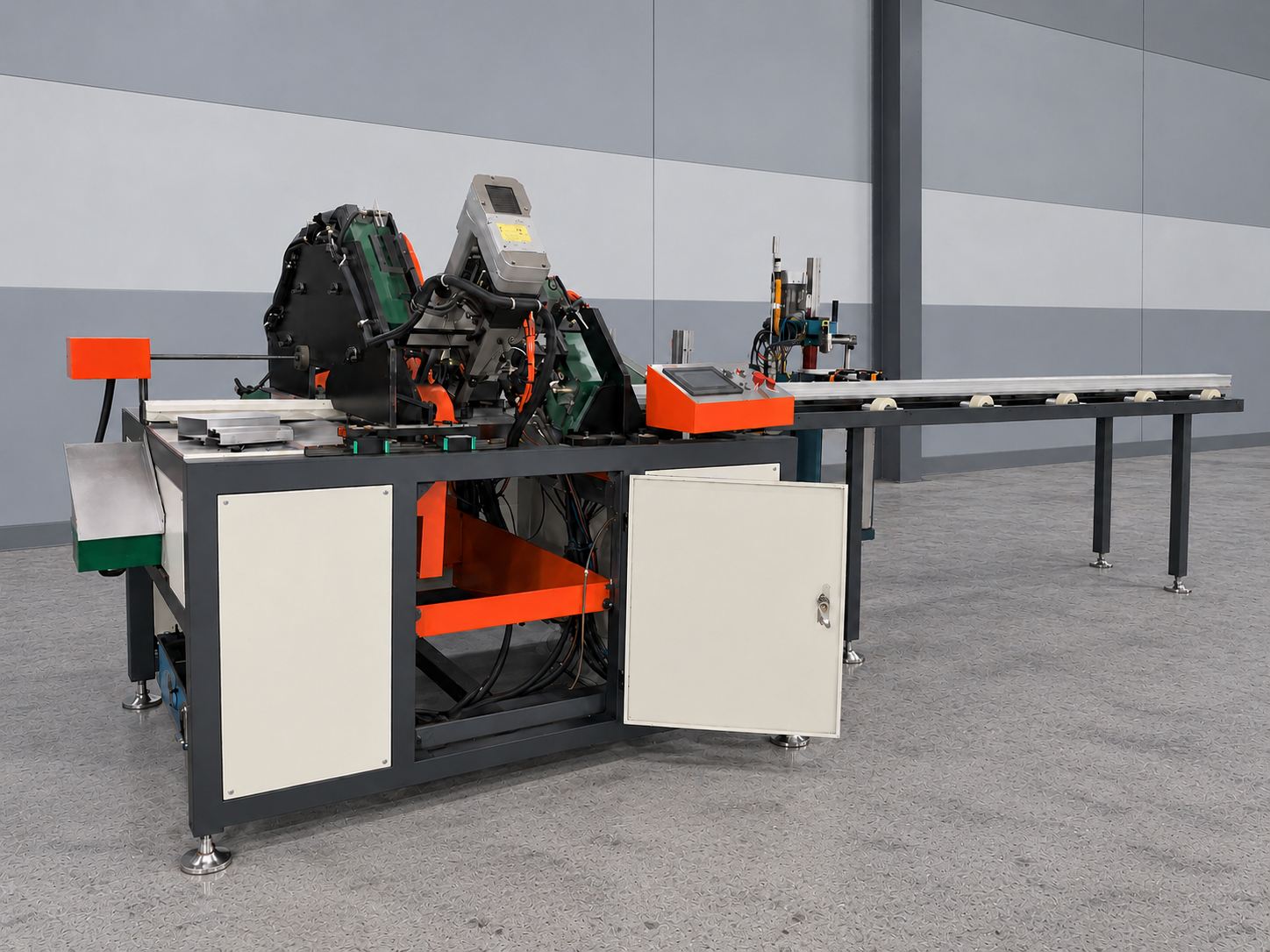

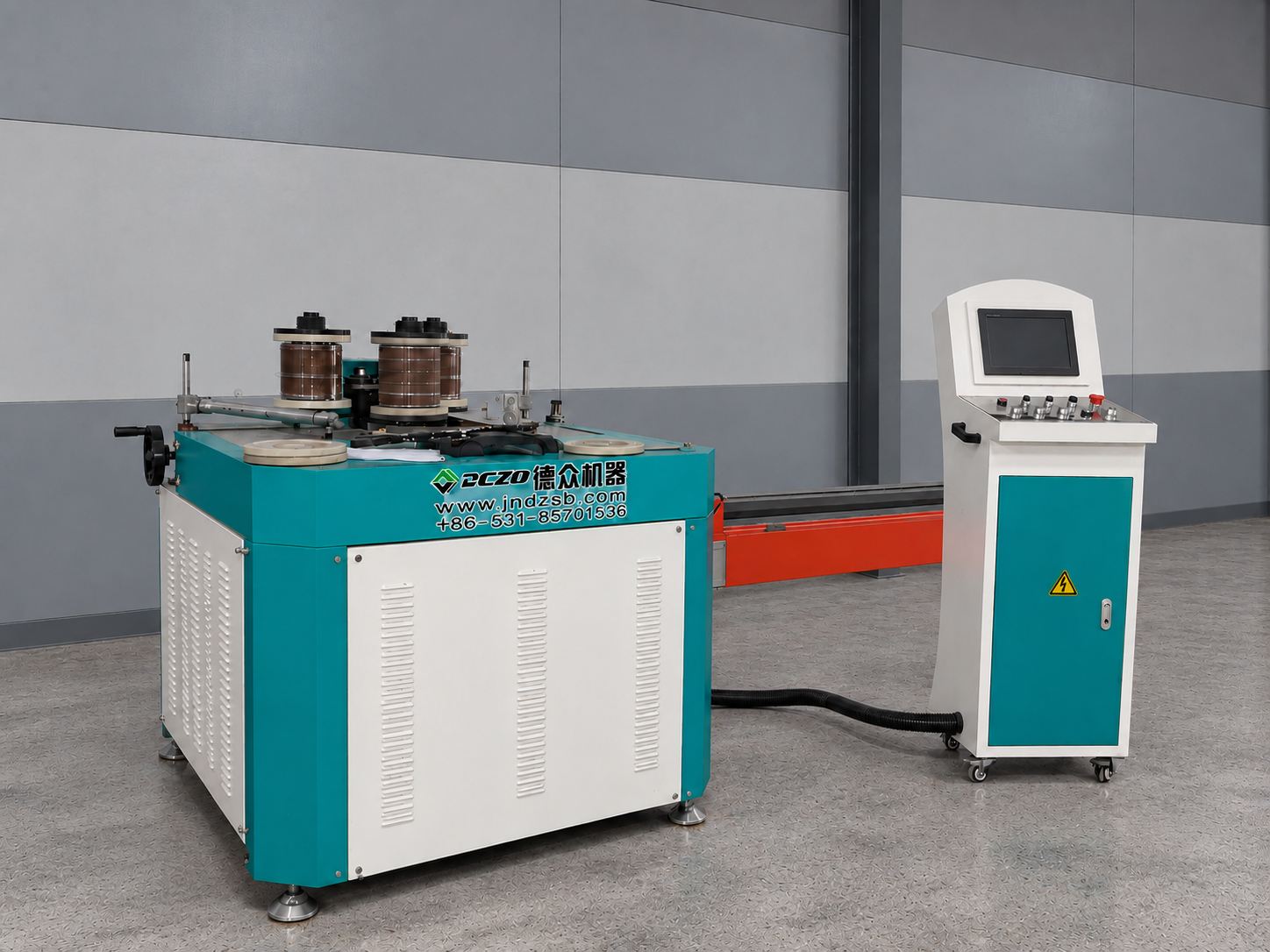

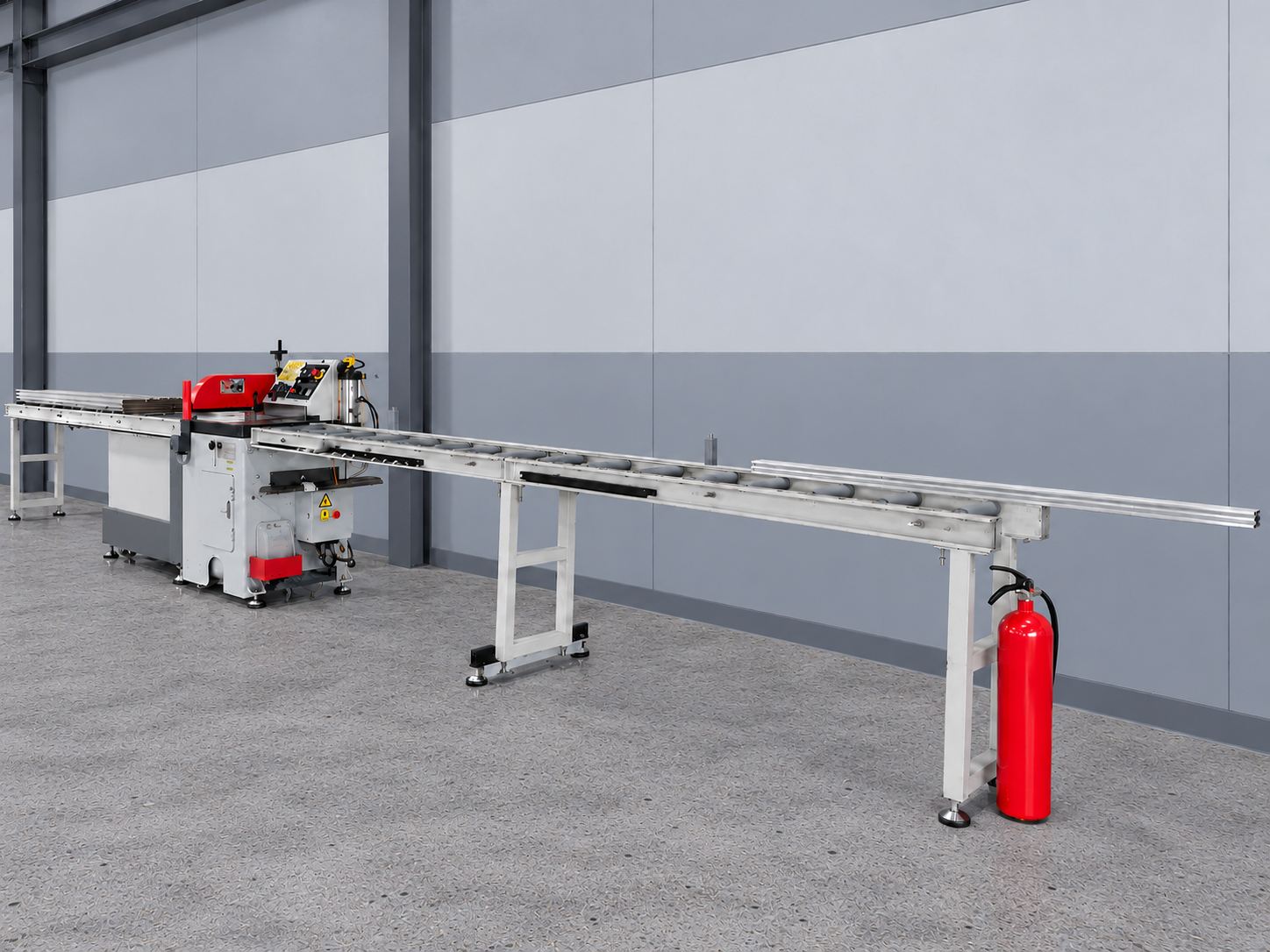

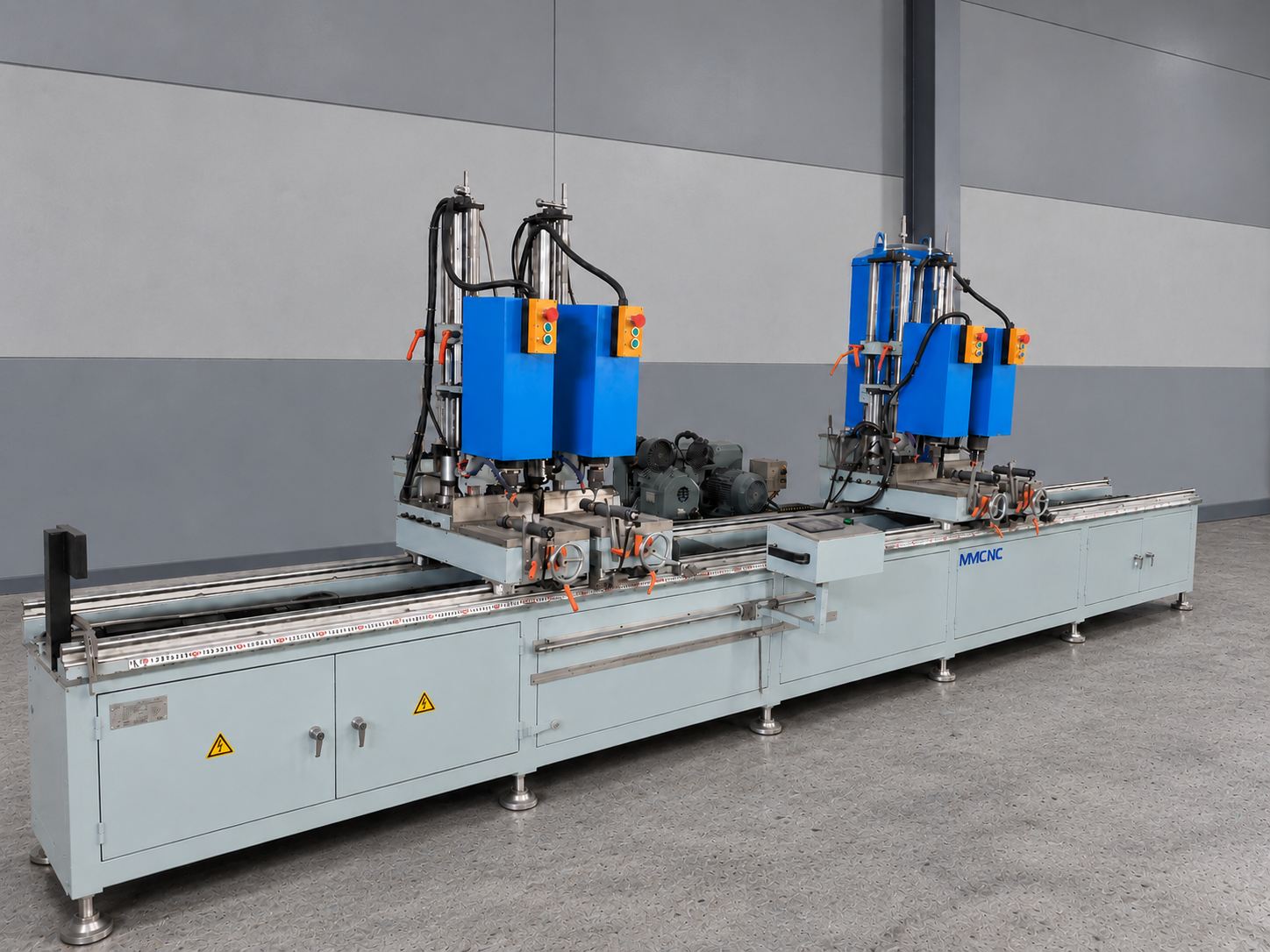

Không phải công đoạn nào cũng nên tự động hóa. Với các thao tác cần sự linh hoạt và kinh nghiệm như cắt chỉnh, ép góc, uốn vòm, khoan lỗ phụ kiện…, Việt Úc Window sử dụng máy chuyên dụng do đội ngũ thợ lành nghề trực tiếp vận hành. Cùng với các thiết bị phía trên, nhóm máy này tạo nên một dây chuyền sản xuất hiện đại, linh hoạt và đầy đủ.
