Thiết kế hệ nhôm riêng cho dự án

Hệ nhôm theo yêu cầu thiết kế

Đội ngũ kỹ sư cơ khí và kỹ thuật vật liệu của Việt Úc Window được đào tạo bài bản trên các hệ nhôm chuẩn quốc tế và tôi luyện qua thực tế nhiều công trình lớn trong nước. Mỗi công trình là một hệ nhôm mới: Base 68 cho Trường Quốc tế Him Lam Bắc Ninh, Duo cho khu shophouse Him Lam Vạn Phúc, Premier cho khu biệt thự Diamond Palace Vĩnh Tuy (Long Biên Golf Villas). Sau siêu bão Yagi (9/2024), hệ cửa đã lắp tại các công trình này vẫn vận hành bình thường. Những cải tiến đã qua thực tế được đúc kết vào Ozalix, hệ nhôm tiêu chuẩn hiện nay của Việt Úc Window.

Gửi bản vẽ dự án Hotline 0908 326 608

Năng lực

Ý tưởng mới, hệ nhôm mới

Theo đúng ý tưởng thiết kế

Bản cánh, chiều sâu khung, công năng (như lớp lưới chống muỗi), màu sơn và phụ kiện được làm theo bản vẽ kiến trúc, không bó trong catalogue có sẵn.

Mặt cắt độc quyền

Mặt cắt thiết kế cho riêng dự án. Quyền sở hữu khuôn và thời hạn độc quyền được thỏa thuận và ghi rõ trong hợp đồng.

Kiểm chứng trước khi sản xuất

Cửa mẫu kích thước thật được gia công và kiểm tra vận hành, độ kín nước tại xưởng; thử nghiệm tại phòng thí nghiệm khi chủ đầu tư yêu cầu. Sản xuất hàng loạt chỉ bắt đầu khi chủ đầu tư đã duyệt mẫu.

Biết chi phí trước khi chi tiền

Dự toán đặt cạnh phương án hệ sẵn có; chi phí khuôn báo riêng từng mã thanh và chốt trước khi đặt khuôn.

Dự án tiêu biểu

Ba dự án, ba hệ nhôm khác nhau

Hệ Base 68

Trường Quốc tế Him Lam Bắc Ninh

Trường học · Bắc Ninh · 7.000 m² cửa

Bài toánTrường học cần hệ cửa giá thành thấp hơn hệ nhôm 55 phổ thông nhưng thẩm mỹ và bền hơn, kèm khung bảo vệ an toàn cho toàn bộ cửa sổ.

Giải phápHệ Base 68 cho công trình công cộng như trường học, bệnh viện. Độ dày thành profile tương đương hệ 55, mặt cắt tính lại để tăng độ cứng vững với chi phí thấp hơn. Khung bảo vệ bằng nhôm tích hợp đồng bộ trên toàn bộ cửa sổ; màu sơn xanh riêng theo kiến trúc trường.

Kết quả7.000 m² cửa đã bàn giao; chi phí thấp hơn khoảng 10% so với phương án hệ nhôm 55 phổ thông. Khung bảo vệ tích hợp giữ mặt đứng gọn gàng, không cần lắp hoa sắt riêng. Thực hiện năm 2021, trường khai giảng tháng 7/2022. Qua siêu bão Yagi (9/2024), toàn bộ hệ cửa của trường vẫn vận hành bình thường.

Xem thêm: dự án trên website · bài báo VTC News về trường

Hệ Duo

Khu đô thị Him Lam Vạn Phúc

222 căn shophouse · 7 ha · 28.000 m² nhôm kính · Hà Đông, Hà Nội

Bài toánChủ đầu tư muốn sản phẩm khác biệt so với các dự án xung quanh bằng một công năng cửa mà hệ phổ thông chưa có, để nâng giá trị bất động sản.

Giải phápHệ Duo: cửa 2 lớp trên cùng một khung bao, gồm một lớp cánh kính và một lớp cánh lưới chống muỗi inox 304. Không cần khung phụ hay lưới lắp rời. Áp dụng cho toàn bộ cửa ngoại thất, sản xuất đồng loạt cho cả dự án.

Kết quảLắp đồng bộ cho cả 222 căn shophouse 6 tầng, 2 mặt tiền, thực hiện năm 2020. Sau siêu bão Yagi (9/2024), hệ cửa vẫn vận hành bình thường.

Xem thêm: dự án trên website · VnExpress: Shophouse Him Lam Vạn Phúc sắp ra mắt

Hệ Premier

KĐT Diamond Palace Vĩnh Tuy (Long Biên Golf Villas)

112 căn biệt thự · 21 ha · 24.000 m² nhôm kính · Sân golf Long Biên, Hà Nội

Bài toánBiệt thự cao cấp: chủ đầu tư muốn cửa nhôm trông sang trọng và cứng cáp như cửa gỗ, đồng thời tối ưu công năng sử dụng.

Giải phápHệ Premier: bản khung bao và cánh lớn theo tỷ lệ biên dạng cửa gỗ; profile dày, nhiều khoang, chắc tay khi chạm, gõ. Lớp cánh lưới inox 304 lắp trên cùng khung bao với cánh kính; kính hộp Low-E cách âm, cách nhiệt. Sơn nâu đậm ánh kim, phụ kiện đặt riêng sơn đồng màu.

Kết quảChi phí khoảng 50% so với phương án nhôm nhập khẩu; gia công trong nước nên tiến độ chủ động, điều chỉnh nhanh khi hiện trường thay đổi. Đội thiết kế của chủ đầu tư chấp thuận hệ cửa. Các căn đã lắp cửa vận hành bình thường sau siêu bão Yagi (9/2024). Dự án đang thi công, đã bàn giao khoảng 15% số căn (cập nhật tháng 10/2026).

Xem thêm: dự án trên website

Hình ảnh thực tế: Trường Quốc tế Him Lam Bắc Ninh

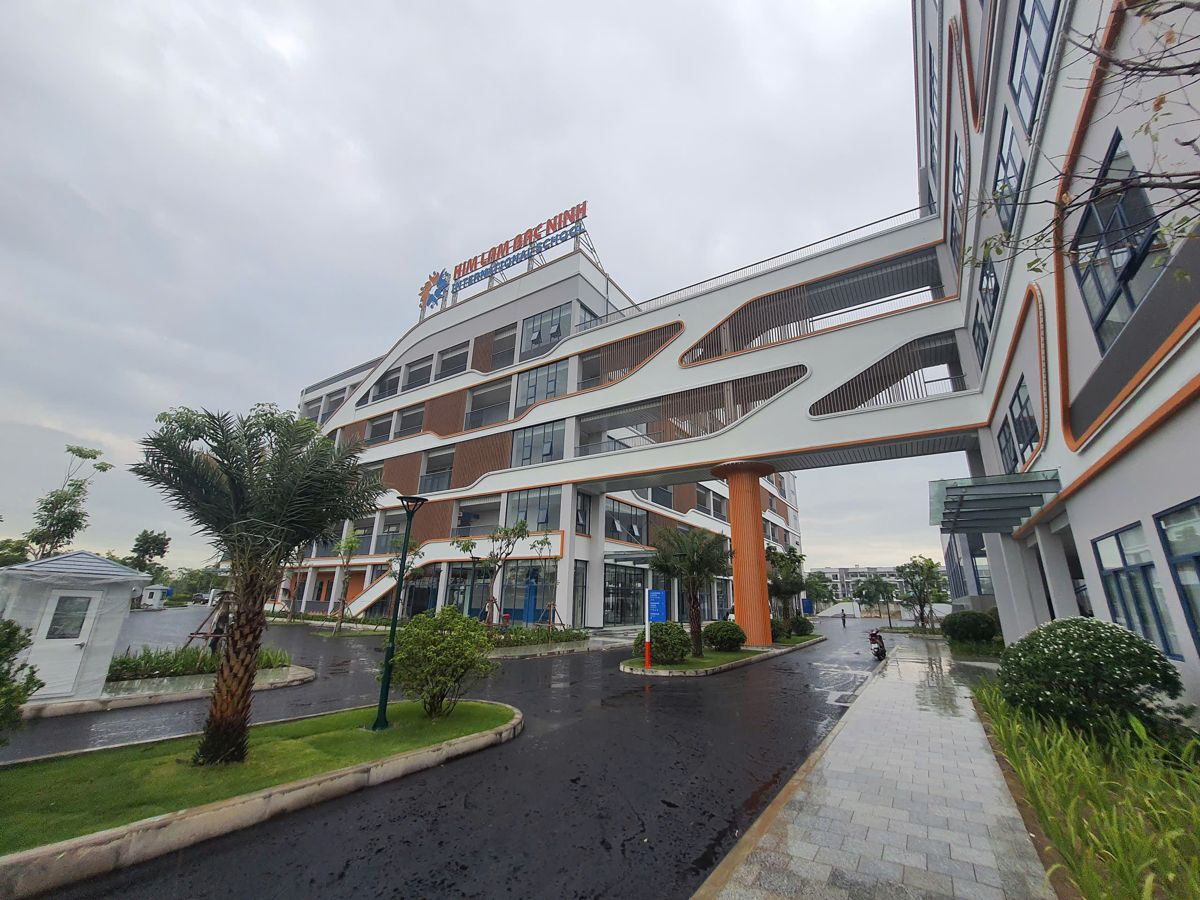

Mặt tiền Trường Quốc tế Him Lam Bắc Ninh – cửa nhôm hệ Base 68 Việt Úc Window — Mặt tiền và cầu nối giữa các khối nhà

Dãy cửa sổ hệ Base 68 màu xanh tại sân trong Trường Quốc tế Him Lam Bắc Ninh — Sân trong, các dãy cửa sổ hệ Base 68 màu xanh

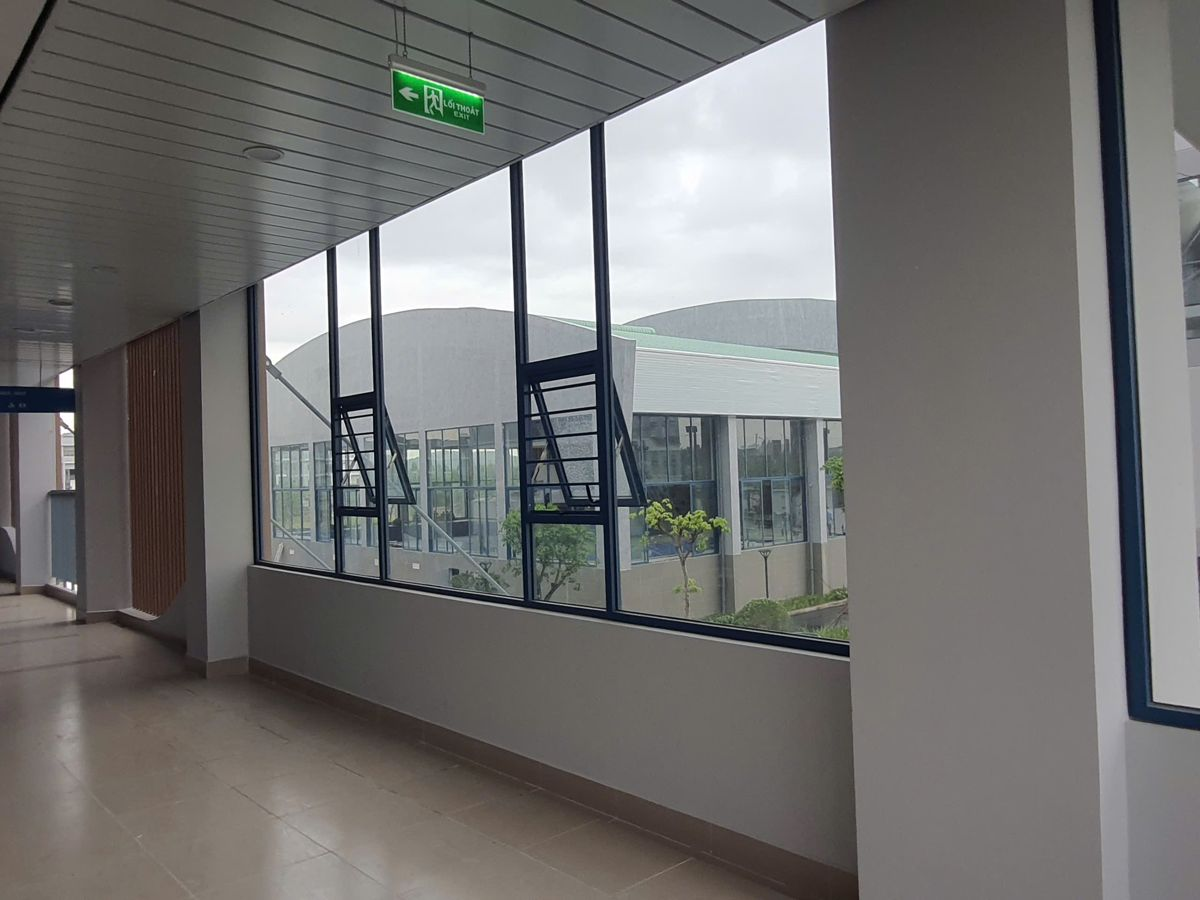

Cửa sổ mở hất hành lang Trường Quốc tế Him Lam Bắc Ninh — Cửa sổ mở hất ở hành lang

Ozalix: nhiều năm nghiên cứu, hoàn thiện qua từng dự án, nay mang tên mới

Mỗi hệ riêng ở trên là một bước tối ưu độ dày thanh nhôm, công năng và thẩm mỹ. Những cải tiến đã qua thực tế được chuẩn hóa thành Ozalix, hệ nhôm tiêu chuẩn của Việt Úc Window, gồm Ozalix 100 và Ozalix 152.

Kết cấu đa khoang, cứng vững: thanh nhôm nhiều khoang giữ khung cửa chắc chắn.
Nhiều công năng trên một khung bao: lưới chống muỗi, hoặc lưới chống muỗi kèm khung bảo vệ, lắp ngay trên khung bao, không cần khung phụ.
Rãnh phụ kiện chuẩn C: dùng được phụ kiện CMECH, Roto và nhiều hãng khác, chọn theo ngân sách dự án.

Xem hệ Ozalix: cửa đi · cửa sổ · giải pháp kiến trúc

Đánh giá nhu cầu

Hệ riêng hay hệ sẵn có?

Nên đầu tư hệ riêng khi	Nên dùng hệ sẵn có khi
Kiến trúc cần bản cánh, chiều sâu khung, kích thước ô cửa hoặc khả năng chịu gió mà hệ sẵn có không đáp ứng	Hệ Ozalix hoặc hệ phổ biến trên thị trường đã đáp ứng yêu cầu kỹ thuật và thẩm mỹ
Chủ đầu tư muốn mặt cắt độc quyền, gắn với thương hiệu dự án	Không cần độc quyền, ưu tiên chi phí và tiến độ
Khối lượng nhôm đủ lớn để phân bổ chi phí khuôn	Khối lượng nhỏ hoặc chia thành nhiều đợt rời
Tiến độ dự án đủ thời gian cho khuôn và mẫu thử	Công trình cần lắp cửa gấp

Khi chỉ cần khác biệt ở một vài chi tiết, Việt Úc đề xuất phương án cải biến từ hệ Ozalix: làm mới một số mã thanh hoặc thay đổi phụ kiện, màu sơn, kính. Phương án này nhanh hơn và tiết kiệm hơn. Làm hệ mới toàn bộ hay chỉ cải tiến một phần được quyết định theo nhu cầu, tiến độ và tổng khối lượng của từng dự án; Việt Úc đánh giá cụ thể khi nhận bản vẽ.

Quy trình

8 bước, 2 điểm phê duyệt của chủ đầu tư

Chủ đầu tư duyệt hai lần: trước khi đặt khuôn và trước khi sản xuất hàng loạt. Hai khoản chi lớn nhất, khuôn và sản xuất, chỉ bắt đầu sau khi chủ đầu tư đồng ý.

Giai đoạn 1 · Phân tích và đề xuất (bước 01–05)

Tiếp nhận nhu cầu

Bản vẽ kiến trúc, thống kê ô cửa, yêu cầu kỹ thuật, ngân sách và mốc tiến độ của dự án.

Đầu ra: Phiếu yêu cầu dự án

So sánh phương án

Đối chiếu với hệ Ozalix và các hệ trên thị trường. Nếu hệ sẵn có đã đáp ứng, chúng tôi khuyến nghị dùng hệ sẵn có.

Đầu ra: Bảng so sánh phương án

Thiết kế ý tưởng

Mặt cắt sơ bộ, phối cảnh 3D bộ cửa điển hình, tính toán sơ bộ khả năng chịu tải gió.

Đầu ra: Mặt cắt sơ bộ, phối cảnh 3D

Dự toán và tiến độ

Chi phí hệ riêng đặt cạnh phương án hệ sẵn có; tiến độ lập ngược từ ngày công trình cần lắp cửa.

Đầu ra: Dự toán so sánh, tiến độ

Chốt phương án với chủ đầu tư

Thống nhất mặt cắt, chi phí khuôn, quyền sở hữu khuôn và tiêu chí nghiệm thu mẫu.

◆ Chủ đầu tư duyệt phương án

Đầu ra: Biên bản chốt phương án

Giai đoạn 2 · Phát triển hệ nhôm (bước 06–07)

Thiết kế kỹ thuật và đặt khuôn

Hoàn thiện bản vẽ từng mã thanh, duyệt cùng nhà máy đùn, kiểm tra thanh đùn thử.

Đầu ra: Bản vẽ kỹ thuật, thanh đùn thử

Mẫu thử

Gia công cửa mẫu kích thước thật, kiểm tra vận hành và độ kín nước tại xưởng; thử nghiệm tại phòng thí nghiệm khi có yêu cầu.

◆ Chủ đầu tư duyệt mẫu

Đầu ra: Cửa mẫu, kết quả kiểm tra

Giai đoạn 3 · Triển khai (bước 08)

Sản xuất, lắp đặt, bàn giao

Kiểm tra lô đầu trước khi sản xuất đại trà. Bàn giao kèm hồ sơ hệ, hướng dẫn lắp đặt, vận hành và bảo hành.

Đầu ra: Hồ sơ hệ, biên bản bàn giao

Hỏi đáp

Câu hỏi thường gặp

Chi phí khuôn đùn được tính như thế nào?

Chi phí khuôn được báo riêng cho từng mã thanh và chốt với chủ đầu tư trước khi đặt khuôn. Với mã thanh có khối lượng đặt hàng lớn, chi phí khuôn có thể được xem xét giảm hoặc miễn, tùy thỏa thuận cụ thể trong hợp đồng.

Ai sở hữu khuôn và mặt cắt sau khi dự án hoàn thành?

Quyền sở hữu khuôn và thời hạn độc quyền mặt cắt được thỏa thuận và ghi rõ trong hợp đồng trước khi đặt khuôn.

Hệ nhôm riêng có được thử nghiệm trước khi sản xuất hàng loạt không?

Có. Việt Úc gia công bộ cửa mẫu kích thước thật, kiểm tra vận hành và độ kín nước tại xưởng, thử nghiệm tại phòng thí nghiệm khi chủ đầu tư yêu cầu. Sản xuất hàng loạt chỉ bắt đầu sau khi chủ đầu tư duyệt mẫu.

Thời gian phát triển một hệ nhôm riêng là bao lâu?

Thời gian phụ thuộc vào số mã thanh mới, thời gian làm khuôn và phạm vi thử nghiệm, cũng như tiến độ, tổng khối lượng của dự án và việc làm hệ mới toàn bộ hay chỉ cải tiến một phần hệ có sẵn. Ngay ở bước dự toán, Việt Úc lập tiến độ ngược từ ngày công trình cần lắp cửa, để chủ đầu tư nắm rõ trước khi quyết định.

Bản vẽ gửi cho Việt Úc có được bảo mật không?

Có. Bản vẽ chỉ dùng để đánh giá phương án cho dự án đó, không chia sẻ cho bên thứ ba. Việt Úc ký thỏa thuận bảo mật (NDA) khi chủ đầu tư yêu cầu.

Gửi bản vẽ, nhận đánh giá phương án

Gửi bản vẽ kiến trúc và thống kê ô cửa. Việt Úc sẽ đánh giá dự án nên dùng hệ sẵn có, cải biến hay đầu tư hệ riêng.

Gửi bản vẽ dự án Hotline 0908 326 608 Gửi qua Zalo

Bản vẽ được bảo mật, chỉ dùng để đánh giá phương án. File lớn hơn 50 MB: vui lòng gọi hotline 0908 326 608 để được hướng dẫn gửi. Thông tin bạn gửi được xử lý theo Chính sách quyền riêng tư.

Công trình độc bản, hệ nhôm riêng biệt từ Việt Úc Window
